Transformador seco: guía técnica de tipos, aislamiento, refrigeración y selección
Definición, arquitectura básica y variables técnicas que deben revisarse antes de seleccionar un transformador seco.
Resumen técnico
Un transformador seco es un equipo cuyo sistema principal de aislamiento y enfriamiento no depende de un líquido dieléctrico convencional. La familia incluye soluciones como resina fundida y VPI.

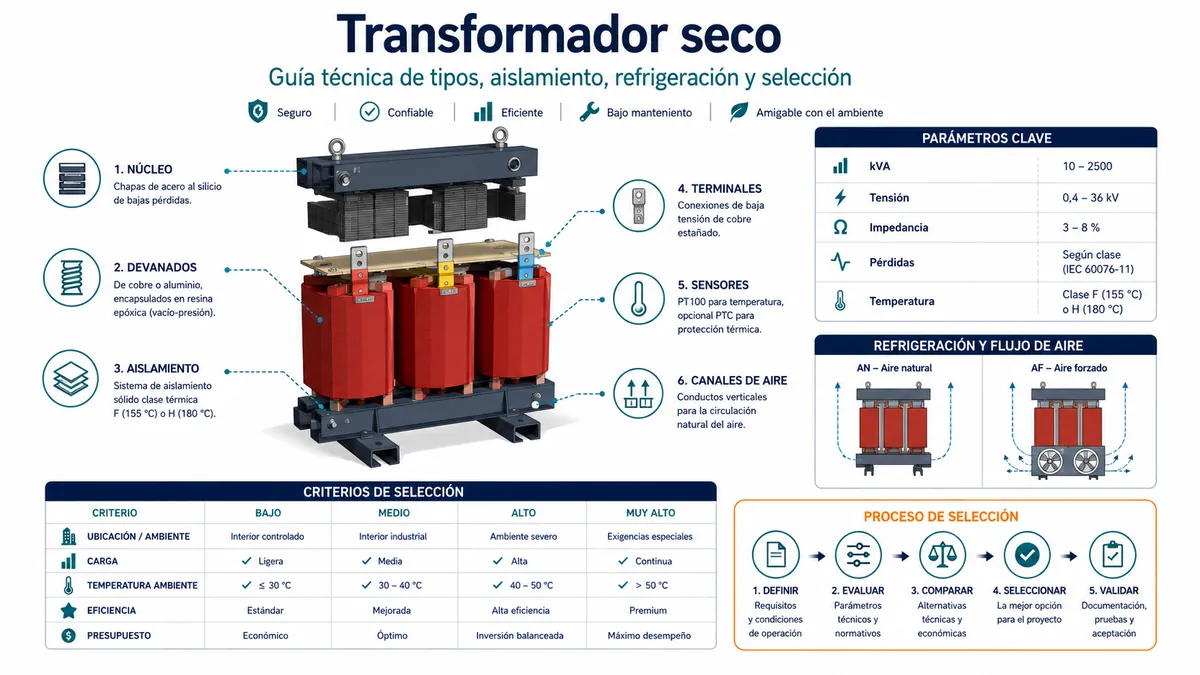

1. Componentes y principio básico
Un transformador seco transfiere energía por inducción electromagnética igual que un transformador en aceite, pero su sistema principal de aislamiento y enfriamiento no depende de un tanque convencional lleno de líquido dieléctrico. Núcleo, devanados, soportes, conexiones, sensores y gabinete forman un conjunto térmico y mecánico.
La palabra “seco” no describe un producto único. La construcción, el aislamiento, el conductor, la clase térmica, la ventilación y la protección física pueden variar ampliamente. Por ello, una especificación debe definir el sistema completo y no solo el kVA.
2. Tipos habituales
| Tipo | Características generales | Uso condicionado por |
|---|---|---|
| Resina fundida | Devanado encapsulado y superficie sólida. | Humedad, contaminación, peso, costo y reparabilidad. |
| VPI | Devanado impregnado bajo vacío y presión. | Ambiente controlado, mantenimiento y proceso de fabricación. |
| Bobina abierta u otras variantes | Construcciones específicas según tensión y aplicación. | Norma, fabricante, ambiente y nivel de protección. |
3. Parámetros eléctricos y térmicos esenciales
La selección requiere kVA, tensiones, frecuencia, fases, conexión, impedancia, taps, nivel de aislamiento y pérdidas. La impedancia influye en regulación y corriente de falla; las pérdidas determinan calor de sala y costo operativo; la conexión y el neutro condicionan la integración con la red.
La clase térmica del aislamiento no debe confundirse con la temperatura real. Deben revisarse ambiente, elevación de temperatura, hotspot, perfil de carga y método de enfriamiento. Una clase nominal alta no corrige una sala mal ventilada.
4. Enfriamiento AN y AF
AN utiliza circulación natural de aire alrededor de la parte activa y a través del gabinete. AF añade ventiladores y control. La capacidad AF puede ofrecer margen o potencia adicional, pero introduce componentes activos, alimentación auxiliar, alarmas y mantenimiento.
La ventilación del transformador y la ventilación de la sala son funciones distintas. Los ventiladores internos mueven aire alrededor del equipo; el recinto debe evacuar el calor total hacia el exterior. Si el aire caliente recircula, el margen térmico disminuye.
5. Aplicaciones y limitaciones
Los transformadores secos se utilizan en edificios, hospitales, data centers, manufactura, transporte y otras instalaciones interiores. La elección puede estar motivada por política de incendio, ausencia de contención de aceite, limpieza o integración arquitectónica.
No son automáticamente adecuados para cualquier ambiente. Polvo conductor, humedad, condensación, productos químicos, altitud, ruido o falta de mantenimiento pueden requerir gabinete, resina, filtros, calefacción o diseño especial. Las condiciones reales deben declararse al fabricante.
6. Secuencia de selección
| Paso | Decisión |
|---|---|
| 1. Sistema eléctrico | Definir kVA, tensiones, conexión, impedancia y protección. |
| 2. Carga | Revisar motores, armónicos, crecimiento y ciclo operativo. |
| 3. Ambiente | Temperatura, altitud, humedad, polvo, contaminación y ruido. |
| 4. Aislamiento | Elegir resina, VPI u otra construcción con base técnica. |
| 5. Térmico y gabinete | Definir elevación, AN/AF, IP/NEMA, ventilación y acceso. |
| 6. Pruebas y documentos | Establecer planos, reportes, FAT y criterios de aceptación. |
7. Inspección y mantenimiento
“Seco” no significa libre de mantenimiento. Deben inspeccionarse polvo, obstrucciones, conexiones, corrosión, sensores, ventiladores, filtros, temperatura y signos de descarga o sobrecalentamiento. La frecuencia depende del ambiente y de las instrucciones del fabricante.
Una línea base de puesta en servicio con carga, temperatura ambiente, lecturas de sensores y estado de ventilación ayuda a interpretar cambios posteriores. El mantenimiento debe coordinarse con seguridad eléctrica y procedimientos locales.
8. Límites de responsabilidad del sistema
El fabricante define el desempeño del transformador bajo condiciones declaradas. El ingeniero del proyecto integra cables, switchgear, protección, puesta a tierra, ventilación, estructura y procedimientos. La utility o autoridad puede imponer requisitos adicionales.
Esta separación evita usar una ficha de producto como diseño completo de instalación. La selección final debe apoyarse en documentos del proyecto y revisión de profesionales calificados.
Preguntas frecuentes
- ¿Qué es un transformador seco?
- Es un transformador cuyo aislamiento y enfriamiento principal no depende de un tanque convencional lleno de líquido dieléctrico.
- ¿La resina fundida pertenece a la familia seca?
- Sí. Es una de las construcciones más comunes, pero no la única.
- ¿Cuál es la diferencia entre AN y AF?
- AN usa aire natural; AF añade ventiladores y controles para modificar la capacidad térmica.
- ¿Puede instalarse al exterior?
- Solo si el diseño, gabinete y ambiente están preparados para ello y el proyecto lo aprueba.
- ¿Qué datos dominan la selección?
- Sistema eléctrico, perfil de carga, ambiente, aislamiento, temperatura, gabinete, pruebas y mantenimiento.
