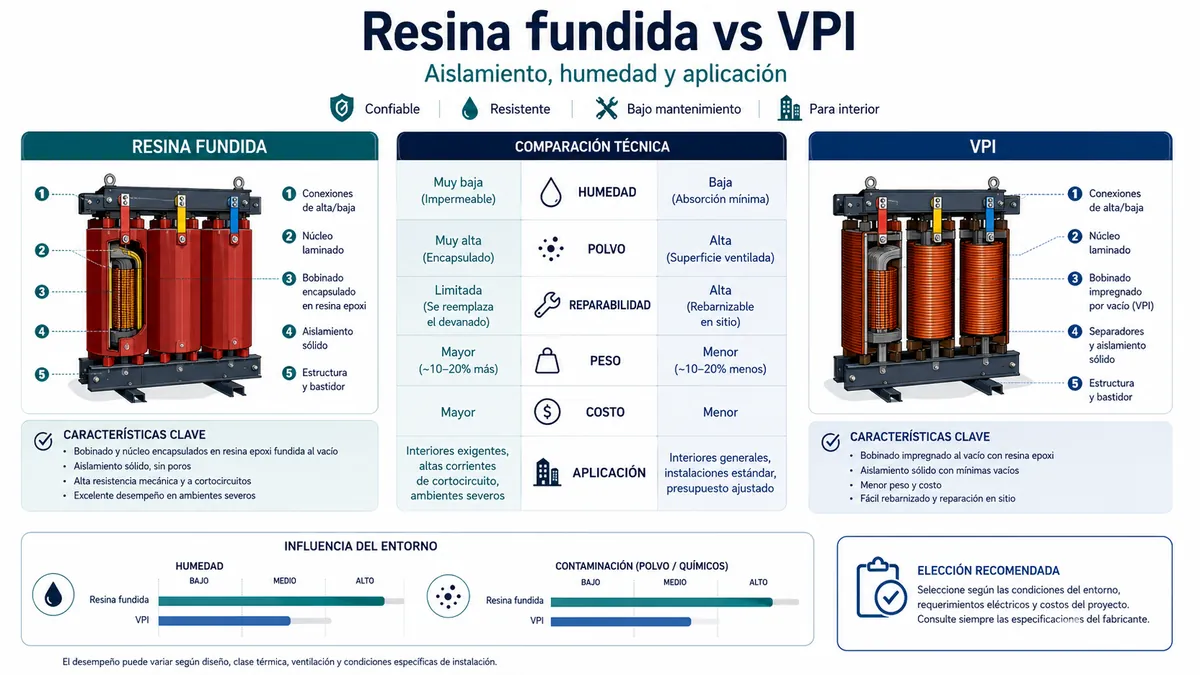

Transformador de resina fundida vs VPI: diferencias de aislamiento, humedad y aplicación
Dos arquitecturas secas habituales con ventajas y límites diferentes según el ambiente y la estrategia del proyecto.
Resumen técnico
Resina fundida y VPI son dos soluciones secas de uso extendido. La comparación correcta debe centrarse en estructura del aislamiento, resistencia a humedad o contaminación y comportamiento en la aplicación real.
1. Estructura y proceso de fabricación
En resina fundida, el devanado se encapsula dentro de un sistema de resina mediante moldes, vacío, mezcla y curado controlado. El objetivo es producir un cuerpo sólido con buena adherencia y baja presencia de vacíos. El control del proceso es crítico porque defectos internos pueden convertirse en puntos de descarga parcial.
En VPI, el devanado se seca e impregna con barniz bajo vacío y presión, seguido de curado. La calidad depende de preparación, vacío, penetración, viscosidad, ciclos y limpieza. Ninguna tecnología es buena solo por su nombre; el proceso real y la evidencia de prueba importan.
2. Humedad, polvo y contaminación
La resina fundida suele ofrecer una barrera más cerrada frente a humedad y contaminación superficial, por lo que se utiliza en ambientes exigentes. Sin embargo, terminales, conexiones y superficies siguen expuestas y requieren limpieza y control de condensación.
VPI puede funcionar correctamente en salas controladas y en numerosas aplicaciones industriales. Si existe polvo conductor, humedad persistente o productos químicos, deben revisarse gabinete, filtros, calefacción, distancia y mantenimiento, no solo el tipo de bobina.
3. Comportamiento térmico y esfuerzos mecánicos
La resina y los conductores tienen coeficientes de expansión distintos. El diseño debe manejar ciclos térmicos sin fisuras ni pérdida de adherencia. En VPI, el soporte mecánico, amarre y penetración del barniz influyen en vibración, ruido y resistencia a esfuerzos.
La comparación debe incluir elevación de temperatura, pérdidas, ventilación, dimensiones y respuesta a ciclos de carga. Una construcción más pesada o rígida puede ser favorable en un aspecto y menos conveniente en otro.
4. Descargas parciales y calidad del aislamiento
Los vacíos, bordes, contaminación o mala impregnación pueden concentrar campo eléctrico y originar descargas parciales. El resultado de una prueba debe interpretarse junto con tensión, método, sensibilidad, fondo de ruido y criterio contractual.
Un valor bajo en un reporte no reemplaza la trazabilidad del proceso. El comprador debe verificar que el informe corresponde al diseño ofrecido y que cualquier evidencia histórica cubre un equipo comparable.
5. Reparabilidad y ciclo de vida
Una bobina encapsulada puede ser difícil de reparar localmente si el daño penetra el cuerpo de resina. VPI puede ofrecer otras posibilidades de intervención según el daño y el diseño, pero no debe asumirse que toda reparación es sencilla o económicamente viable.
La estrategia debe considerar repuestos, disponibilidad de bobinas, tiempo de sustitución, capacidad del taller local y criticidad del proceso. En instalaciones críticas, el tiempo de reposición puede pesar más que una diferencia inicial de precio.
6. Matriz de aplicación
| Condición | Resina fundida | VPI |
|---|---|---|
| Humedad o suciedad elevada | Puede ofrecer mayor protección, con gabinete adecuado. | Requiere evaluación cuidadosa de ambiente y mantenimiento. |
| Sala limpia y controlada | Técnicamente válida. | Frecuentemente adecuada y competitiva. |
| Necesidad de reparación local | Puede limitar reparación del devanado. | Depende del daño y de la construcción. |
| Ciclos térmicos severos | Requiere diseño y curado robustos. | Requiere amarre e impregnación adecuados. |
| Presupuesto sensible | Debe evaluarse costo total. | Puede ofrecer ventaja, si cumple el ambiente y desempeño. |
7. Datos para RFQ
La RFQ debe incluir ambiente, humedad, polvo, temperatura, altitud, perfil de carga, armónicos, gabinete, mantenimiento y pruebas. Si el comprador permite ambas tecnologías, debe exigir que cada proveedor explique desviaciones y efectos sobre pérdidas, tamaño y vida esperada.
La decisión final debe documentar por qué la construcción elegida encaja con el sitio. “Cast resin premium” o “VPI economical” no son criterios de ingeniería.
8. Frontera técnica
La comparación es general. El diseño final depende de tensión, potencia, norma, fabricación y ambiente. La selección debe confirmarse con datos del fabricante y revisión del proyecto.
Preguntas frecuentes
- ¿La resina fundida es totalmente impermeable?
- No. Ofrece protección al devanado, pero terminales y superficies siguen sujetos a ambiente y mantenimiento.
- ¿VPI no sirve para industria?
- Sí puede servir. La idoneidad depende de contaminación, humedad, gabinete, mantenimiento y diseño.
- ¿Cuál tiene menor descarga parcial?
- No puede responderse por tecnología sola. Depende del proceso, diseño, tensión y control de calidad.
- ¿Cuál es más fácil de reparar?
- Depende del tipo de daño y de la construcción. VPI puede ofrecer más opciones en algunos casos; resina puede requerir reemplazo de bobina.
- ¿Cómo se elige en una RFQ?
- Describiendo ambiente, carga, mantenimiento, gabinete y pruebas, y comparando las desviaciones de cada propuesta.
