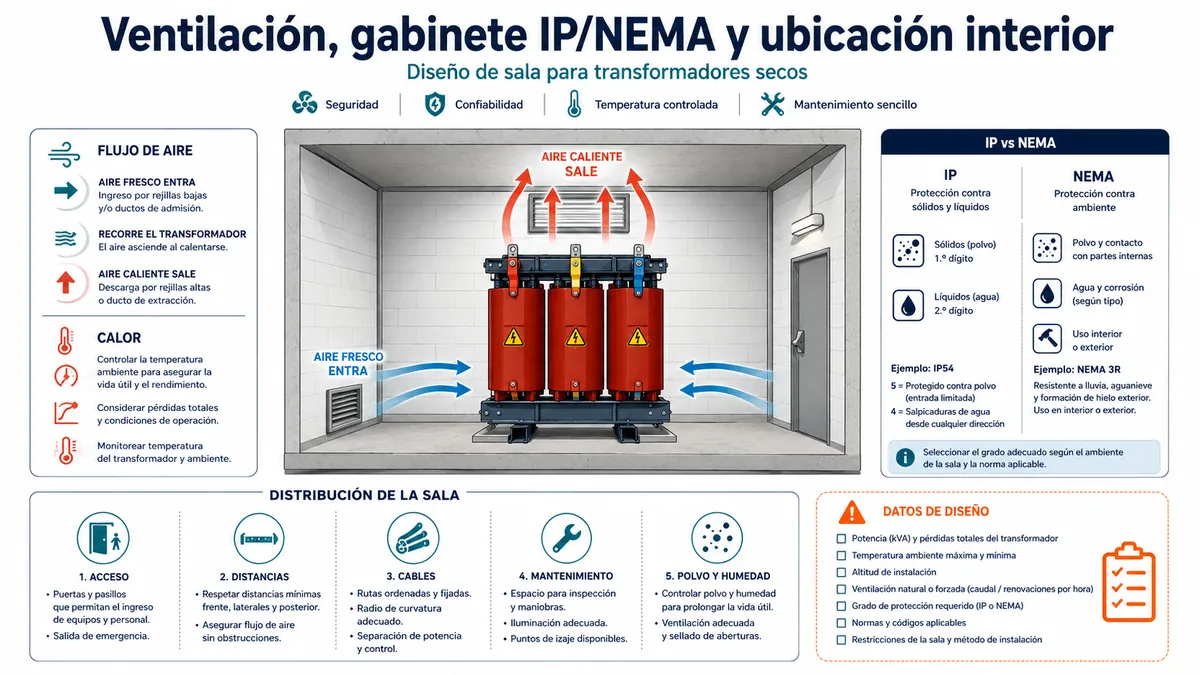

Ventilación, gabinete IP/NEMA y ubicación interior de transformadores secos
Cómo integrar sala eléctrica, gabinete y flujo de aire para que un transformador seco trabaje dentro de su diseño térmico.
Resumen técnico
La ventilación del recinto y la configuración del gabinete forman parte del desempeño de un transformador seco. La ubicación interior debe considerar calor disipado, entradas y salidas de aire y espacio de mantenimiento.
1. El calor que debe evacuar la sala
Las pérdidas en el núcleo y los devanados se convierten en calor. A ellas se suman cables, switchgear, iluminación y otros equipos. La ventilación debe manejar la carga térmica total, no solo la potencia nominal del transformador.
Una sala con temperatura normal en un punto puede tener aire caliente acumulado cerca de la salida del gabinete. La medición y el diseño deben considerar recorrido del aire y recirculación.
2. Ventilación natural y mecánica
La ventilación natural utiliza diferencia de temperatura y altura entre aberturas. Requiere entradas bajas, salidas altas y recorrido libre. Su capacidad depende del clima, tamaño de aberturas y resistencia de rejillas.
La ventilación mecánica ofrece control, pero introduce ventiladores, alimentación, ruido y modo de falla. Debe definirse qué ocurre si se detiene y si existe alarma o reducción de carga.
3. Gabinetes IP y NEMA
IP y NEMA describen sistemas de clasificación distintos y no deben tratarse como equivalentes automáticos. El grado de protección debe responder a contacto, polvo, goteo u otras exposiciones relevantes. Aumentar protección puede aumentar resistencia al flujo de aire y temperatura.
El fabricante debe integrar rejillas, filtros y paneles con el diseño térmico. Añadir un gabinete local después de fabricar puede invalidar la capacidad declarada.
4. Distancias y acceso de mantenimiento
El equipo necesita separación respecto de muros, otros transformadores y fuentes de calor. Deben poder abrirse puertas y paneles, limpiarse superficies, reemplazarse ventiladores y accederse a conexiones con seguridad.
La ruta de retiro también importa. Una sala que permite instalar el equipo pero no extraerlo sin demoler paredes crea un riesgo de ciclo de vida.
5. Polvo, humedad y contaminación
Polvo conductor puede depositarse sobre superficies y reducir aislamiento o bloquear aire. Humedad y condensación pueden requerir calefacción, control ambiental o una construcción más resistente. Los filtros ayudan, pero también se ensucian y elevan la caída de presión.
El plan debe definir limpieza, inspección y cambio de filtros. El grado de protección más alto no reemplaza el mantenimiento ni una evaluación química del ambiente.
6. Entradas de cable y conexiones
La orientación superior o inferior, el radio de curvatura, el tamaño de lugs y la proximidad de busway afectan el gabinete. Las aberturas no deben interferir con el flujo de aire ni dejar rutas no controladas para polvo o animales.
El plano debe coordinar transformador, switchgear, bandejas, tierra y accesos. Cambiar la entrada de cable después de fabricar puede exigir rediseño estructural y térmico.
7. Datos de sitio antes de comprar
| Dato | Por qué se necesita |
|---|---|
| Dimensiones y altura de sala | Verifica acceso, separación y flujo de aire. |
| Temperatura y altitud | Define capacidad térmica. |
| Aberturas o ventiladores | Permiten calcular evacuación de calor. |
| Equipos vecinos | Añaden calor y restricciones. |
| Polvo y humedad | Definen gabinete, filtros y mantenimiento. |
| Ruta de cables y busway | Define orientación y paneles. |
| Ruta de ingreso y retiro | Evita incompatibilidad física. |
8. Puesta en servicio y mantenimiento
Durante la puesta en servicio conviene registrar temperatura ambiente, carga, estado de ventiladores, flujo del recinto y lecturas de sensores. Esta línea base permite detectar deterioro o cambios de operación.
La inspección debe confirmar que obras, tabiques, almacenamiento o filtros no bloquean el flujo previsto. El desempeño real se verifica sobre la sala construida, no solo sobre el plano.
9. Frontera técnica
El fabricante declara pérdidas y condiciones del equipo. El diseñador del edificio dimensiona ventilación y accesos. Ambos deben intercambiar datos; ninguno puede asumir que la otra parte resolverá automáticamente el calor.
Preguntas frecuentes
- ¿La ventilación natural siempre es suficiente?
- No. Depende de pérdidas, clima, aberturas, altura y otros equipos del recinto.
- ¿Un IP más alto siempre es mejor?
- No. Puede restringir aire y aumentar costo; debe responder al riesgo ambiental real.
- ¿Puede instalarse pegado a la pared?
- Solo si el fabricante y el diseño de la sala permiten las distancias y el flujo necesarios.
- ¿Los filtros afectan el enfriamiento?
- Sí. Añaden resistencia y, si se obstruyen, pueden elevar temperatura.
- ¿Por qué un equipo se sobrecalienta si el cuarto parece fresco?
- Puede existir recirculación local, flujo bloqueado, armónicos, sobrecarga o conexiones calientes.
Guía de compra emparejada
Para aplicar estos principios a precio, proveedor y RFQ, consulte RFQ de transformador seco: datos mínimos, planos y checklist antes de pedir precio.
Navegación de la familia técnica 1+5
Límite de uso
Esta guía ofrece criterios generales. La configuración final, los valores de ensayo, la instalación y la energización deben seguir la norma aplicable, los documentos del proyecto, la autoridad local y la confirmación escrita del fabricante.
