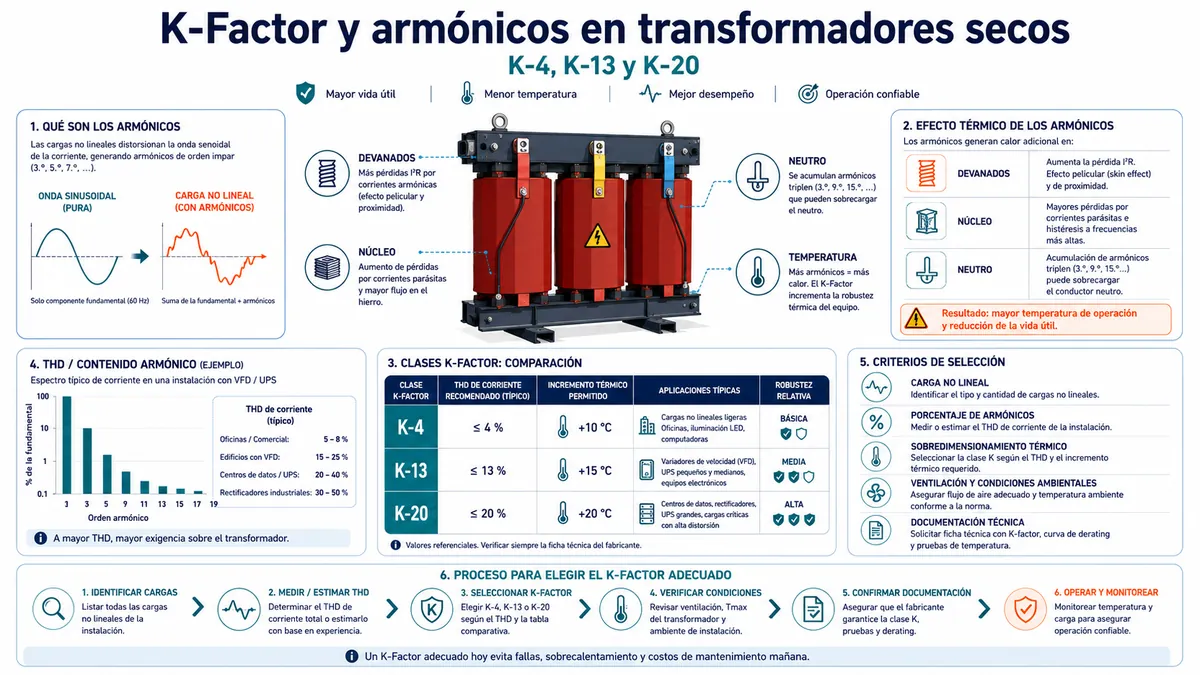

Factor K y armónicos en transformadores secos: K-4, K-13 y K-20
Interpretación de K-4, K-13 y K-20 en presencia de cargas no lineales.
Resumen técnico
El factor K se usa para describir la capacidad de un transformador para manejar el calentamiento adicional asociado a corrientes armónicas. Es relevante en proyectos con UPS, VFD y electrónica de potencia.
1. Cargas que generan armónicos
UPS, variadores, rectificadores, cargadores, fuentes conmutadas y algunos sistemas de iluminación toman corriente no sinusoidal. La suma de estas corrientes puede distorsionar el sistema incluso cuando la potencia aparente total parece moderada.
El espectro depende del tipo de electrónica, filtros, número de pulsos y condición de operación. Por eso el nombre de la aplicación no determina automáticamente el K-factor.
2. Cómo los armónicos aumentan el calentamiento
Las componentes de mayor frecuencia incrementan pérdidas por efecto pelicular y corrientes parásitas en conductores y partes metálicas. Los armónicos triplén pueden sumarse en el neutro de sistemas de cuatro hilos y producir calentamiento inesperado.
El impacto térmico no se refleja completamente en el kVA fundamental. Deben revisarse devanados, neutral, terminales, cables, gabinete y ventilación como un sistema.
3. Qué representa el K-factor
El K-factor es una forma de ponderar la contribución de los armónicos al calentamiento. Un transformador K-rated está diseñado para soportar un deber armónico determinado sin exceder sus límites térmicos bajo las condiciones declaradas.
No elimina la distorsión ni corrige la forma de onda. Describe capacidad térmica frente a una carga, no calidad de energía de toda la instalación.
4. Qué no resuelve el K-factor
No corrige resonancia, factor de potencia, sobrevoltaje, flicker ni problemas de protección. Tampoco protege automáticamente cables, switchgear o neutro si esos componentes no se dimensionan para el mismo deber.
Un rating alto seleccionado sin datos puede aumentar costo y pérdidas sin resolver el problema real. El sistema puede necesitar filtros, reactores, transformadores de aislamiento u otras medidas según el estudio.
5. Lectura práctica de K-4, K-13 y K-20
| Rating | Interpretación general |
|---|---|
| K-4 | Deber armónico moderado; requiere verificar la carga real. |
| K-13 | Utilizado en muchas instalaciones con proporción relevante de cargas no lineales. |
| K-20 | Deber más severo; no debe elegirse solo “por seguridad”. |
| Sin K declarado | Puede ser válido para cargas lineales o cuando el diseño se verifica por otro método. |
6. Otras respuestas de diseño
Además de K-factor, el fabricante puede reducir densidad de flujo, aumentar conductor, modificar transposición, reforzar neutro o controlar pérdidas parásitas. El comprador debe revisar garantías y temperatura, no solo el rótulo K.
En algunos proyectos se aplica sobredimensionamiento, pero una unidad mayor aumenta pérdidas en vacío, corriente de falla y tamaño. La decisión requiere comparar alternativas.
7. Datos para la RFQ
La información ideal incluye espectro armónico, THDi, tipo de cargas, porcentaje de carga no lineal, horas de operación, neutro y crecimiento. Si no existe estudio, describa UPS, VFD, rectificadores y su potencia para que el proveedor declare supuestos.
La RFQ debe pedir rating K, pérdidas, elevación de temperatura, capacidad AN/AF, neutral, pruebas y cualquier limitación del perfil de carga.
8. Verificación después de energizar
Una medición de corriente, armónicos, neutral y temperatura bajo carga real permite comparar la instalación con los supuestos. Si el perfil cambia, puede ser necesario revisar capacidad o ventilación.
El registro inicial ayuda a distinguir un cambio de carga de un problema de fabricación.
9. Frontera técnica
La selección final debe basarse en estudio de carga, diseño del fabricante y coordinación del sistema. Esta guía no sustituye un análisis de calidad de energía.
Preguntas frecuentes
- ¿K-13 elimina los armónicos?
- No. Solo indica capacidad térmica para un deber armónico definido.
- ¿Un transformador normal puede alimentar VFD?
- Puede, dependiendo de cantidad, tamaño, espectro, diseño y margen térmico. Debe evaluarse.
- ¿Un K mayor siempre es más seguro?
- No. Puede ser innecesario y no corrige otros problemas del sistema.
- ¿Por qué se calienta el neutro?
- Los armónicos triplén pueden sumarse en el neutro y aumentar corriente.
- ¿Qué hacer sin reporte de armónicos?
- Describir tipos y potencias de cargas no lineales y pedir que el proveedor declare la base de diseño.
