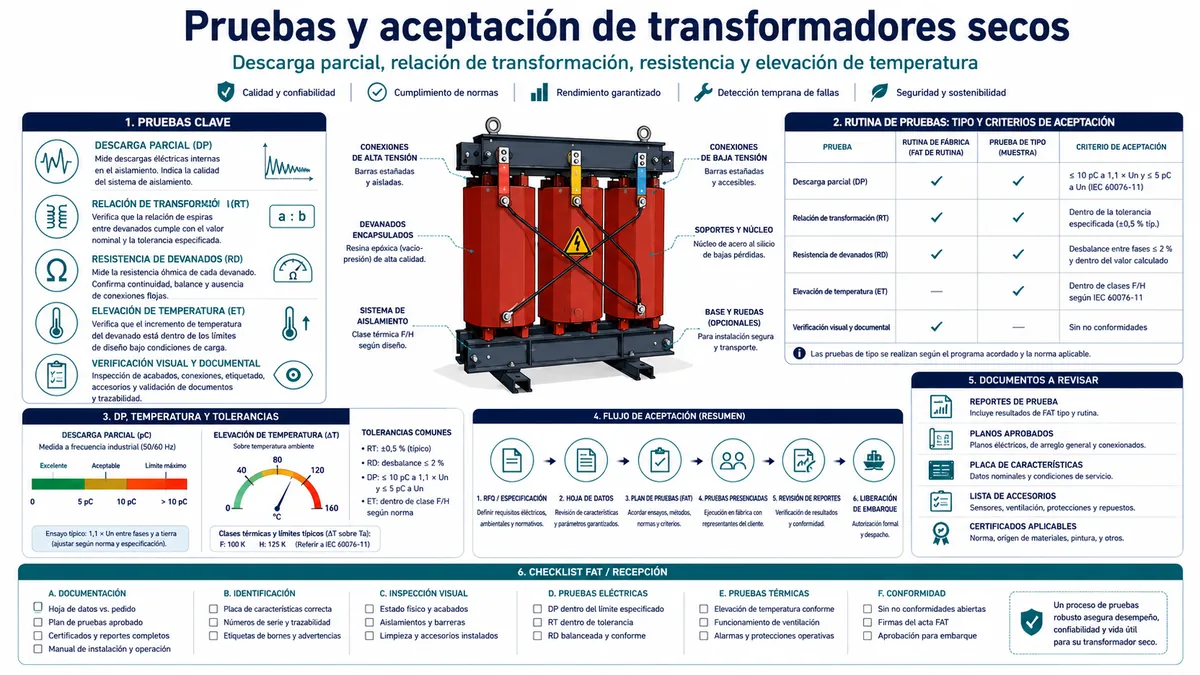

Pruebas y aceptación de transformadores secos: descargas parciales, relación, resistencia y calentamiento
Cómo interpretar el paquete de pruebas y qué revisar antes de aceptar un transformador seco.
Resumen técnico
La aceptación de un transformador seco depende tanto del equipo como de la coherencia del paquete documental. Relación de transformación, resistencia, pérdidas y descargas parciales son parte del lenguaje técnico de la compra.
1. Pruebas rutinarias, de tipo y especiales
Las pruebas rutinarias se realizan sobre cada unidad según la norma y el contrato. Las pruebas de tipo validan características de diseño y pueden realizarse sobre una unidad representativa. Las especiales se acuerdan por necesidades del proyecto.
La oferta debe clasificar cada prueba y señalar quién paga, dónde se realiza, si será testificada y qué criterio se aplicará. Pedir “todas las pruebas” sin definición genera ambigüedad.
2. Inspección visual y documental
Antes de medir, se verifica identidad, placa, terminales, accesorios, sensores, ventiladores, gabinete, limpieza, daños y coherencia con el plano aprobado. Una discrepancia documental puede ser tan importante como un resultado eléctrico fuera de tolerancia.
El número de serie y la versión del plano deben acompañar todos los registros. Fotografías fechadas pueden formar parte del paquete de evidencia.
3. Resistencia de devanados y relación
La resistencia ayuda a detectar conexiones incorrectas, contactos deficientes o diferencias anómalas, considerando temperatura de referencia y tolerancias. La relación de transformación confirma tensiones y taps.
Los resultados se revisan por fase y contra diseño. Un número aislado sin temperatura, tap o método no permite una interpretación completa.
4. Conexión, impedancia y pérdidas
La verificación de conexión o grupo confirma relación de fase y neutro. La impedancia influye en corriente de falla y regulación. Las pérdidas en vacío y carga deben registrarse bajo condiciones definidas y compararse con garantías y tolerancias contractuales.
Estas pruebas conectan desempeño térmico y económico con la unidad fabricada. Si el reporte usa valores de otro modelo, la trazabilidad está rota.
5. Pruebas dieléctricas y descargas parciales
Las pruebas dieléctricas verifican la capacidad de aislamiento según la clase y el estándar aplicable. Las descargas parciales son especialmente relevantes en ciertos diseños de resina, pero el resultado depende de tensión, circuito, ruido de fondo, sensibilidad y criterio.
Un valor más bajo no siempre demuestra superioridad si los métodos no son comparables. El informe debe describir condiciones y equipo de medición.
6. Temperatura y nivel sonoro
La prueba de elevación de temperatura valida el diseño térmico bajo un procedimiento acordado; no necesariamente se repite en cada unidad si la norma y el contrato permiten evidencia de tipo. El comprador debe saber qué evidencia aplica al modelo ofrecido.
El sonido depende de núcleo, flujo, montaje, gabinete y ambiente de medición. Una garantía de ruido debe indicar condición y método, especialmente en edificios sensibles.
7. Llegada a sitio y controles antes de energizar
En la recepción se revisan embalaje, impacto, humedad, daños, accesorios y documentos. Después se verifican limpieza, conexiones, puesta a tierra, sensores, ventiladores y compatibilidad con la sala y los cables.
Las pruebas de campo deben seguir procedimientos y límites apropiados para el equipo. Un resultado aislado de resistencia de aislamiento no demuestra que todo el sistema esté listo.
8. Paquete documental de aceptación
| Documento | Función |
|---|---|
| Plano aprobado | Define configuración e interfaces. |
| Placa final | Identifica ratings y número de serie. |
| Lista de accesorios | Confirma alcance entregado. |
| Reportes rutinarios | Demuestran pruebas de la unidad. |
| Evidencia de tipo o especial | Sustenta características acordadas. |
| Registro de no conformidades | Muestra correcciones y aceptación. |
| Packing list y fotos | Apoyan recepción y trazabilidad. |
9. FAT como revisión de coherencia
FAT no consiste solo en observar instrumentos. Debe confirmar que la unidad, el plano, la placa, los accesorios y el plan de pruebas coinciden. Los puntos de testigo y hold deben acordarse antes.
Si aparece una no conformidad, se registra causa, acción, repetición y aprobación. La liberación de embarque debe apoyarse en un paquete completo, no en una promesa de enviar documentos después.
10. Frontera técnica
Los métodos y criterios finales dependen de norma, tensión, diseño y contrato. La puesta en servicio y energización deben ejecutarse por personal calificado y conforme a requisitos locales.
Preguntas frecuentes
- ¿Cada unidad necesita prueba de temperatura?
- No siempre. Puede tratarse como prueba de tipo, según norma y contrato. Debe aclararse qué evidencia aplica.
- ¿Un valor de PD más bajo siempre es mejor?
- Solo si tensión, circuito, sensibilidad, ruido y método son comparables.
- ¿Un reporte histórico sustituye las pruebas del proyecto?
- No. Puede apoyar el diseño, pero las pruebas rutinarias deben corresponder a la unidad fabricada.
- ¿FAT consiste solo en revisar resultados?
- No. También verifica identidad, plano, accesorios, procedimiento, instrumentos, desviaciones y documentos.
- ¿Una resistencia de aislamiento correcta garantiza que todo está bien?
- No. Es una parte de la evaluación; deben revisarse conexiones, daños, humedad, controles y otras pruebas.
