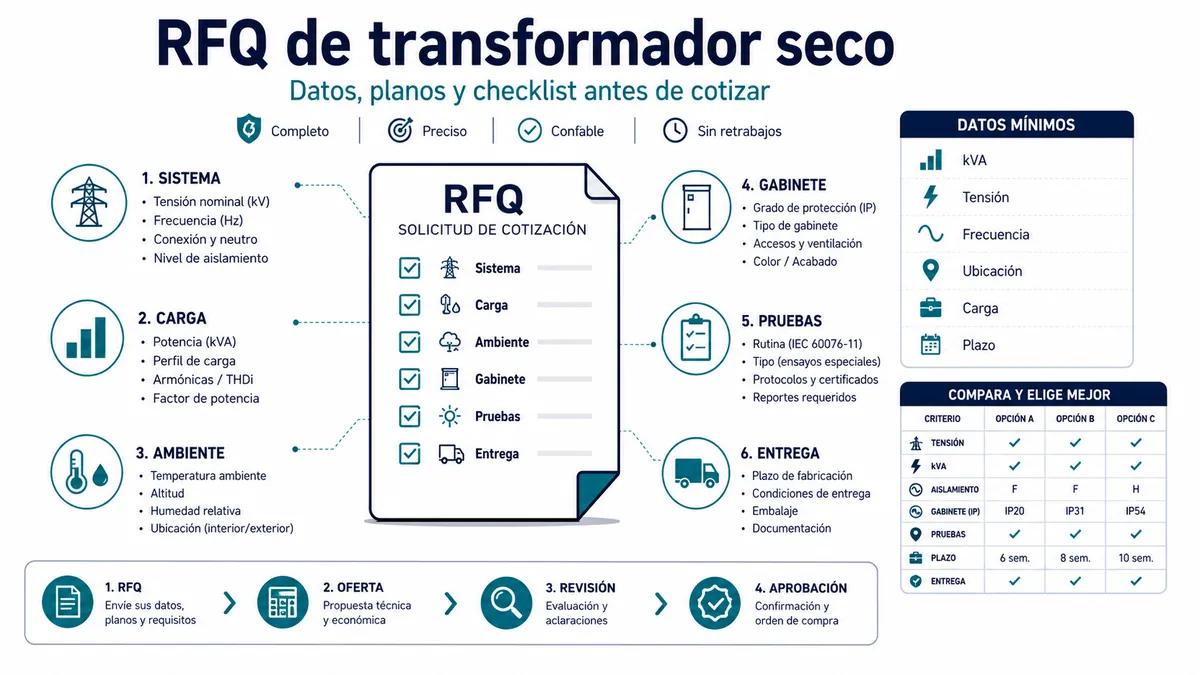

RFQ de transformador seco: datos mínimos, planos y checklist antes de pedir precio

1. Defina el nivel de madurez de la RFQ

Una consulta para presupuesto, una licitación técnica y una especificación para orden de compra no tienen el mismo nivel de cierre. La primera puede utilizar supuestos; la segunda debe alinear opciones principales; la tercera debe congelar parámetros críticos, desviaciones y entregables.

Indicar esta madurez evita que una cifra preliminar se trate como compromiso final. Cada revisión debe señalar qué cambió y qué efecto podría tener sobre diseño, dimensiones, precio o plazo.

2. Datos eléctricos mínimos

La RFQ debe indicar kVA, tensión primaria y secundaria, frecuencia, fases, conexión o necesidad de neutro, rango de taps, impedancia si está definida y requisitos de puesta a tierra. Si algún dato depende de la utility o del estudio de red, debe aparecer como punto abierto.

Para reemplazos, adjunte placa, unifilar y datos de protección existentes. No copie automáticamente todos los valores del equipo antiguo: la carga, el nivel de falla y las exigencias actuales pueden haber cambiado.

3. Información de carga y crecimiento

Incluya carga continua, picos, motores, método de arranque, UPS, VFD, rectificadores, cargadores, iluminación electrónica y crecimiento previsto. Cuando existen cargas no lineales, indique cualquier estudio de armónicos o al menos su proporción estimada.

Una cifra total de kW no muestra simultaneidad, factor de potencia ni distorsión. Esa información permite revisar capacidad, temperatura, factor K, neutro y estrategia AN/AF.

4. Ambiente y condiciones de instalación

La RFQ debe describir uso interior o exterior, temperatura ambiente, altitud, humedad, polvo, contaminación, riesgo sísmico si aplica y restricciones de ruido. También conviene indicar si la sala tiene ventilación natural, mecánica o aire acondicionado y qué ocurre durante una falla de ese sistema.

El proveedor debe declarar las condiciones sobre las que se basa la capacidad. Si la realidad del sitio es más severa, puede ser necesario rediseñar o aplicar reducción de capacidad.

5. Estructura, gabinete e interfaces

Indique si se espera resina fundida o VPI, cobre o aluminio si está decidido, clase térmica, elevación de temperatura, AN/AF, IP/NEMA, filtros, paneles, entradas de cable y sensores. Las alternativas permitidas deben identificarse, no quedar implícitas.

Adjunte restricciones de dimensiones, peso, ruta de acceso, carga de piso, orientación de busway o cables y espacio de mantenimiento. Un equipo puede cumplir eléctricamente y no ser instalable en el recinto disponible.

6. Planos y documentos que conviene adjuntar

El unifilar, plano de sala, lista de cargas, especificación, placa anterior, fotografías y esquema de conexión reducen supuestos. En fases tempranas, incluso un croquis con dimensiones y orientación de cables puede evitar una oferta equivocada.

La RFQ también debe declarar qué documentos se esperan del proveedor: plano general, esquema, placa, pérdidas, lista de accesorios, manuales, repuestos, certificados aplicables, informes de prueba e idioma.

7. Pruebas, FAT, entrega y logística

Defina las pruebas rutinarias y cualquier prueba especial, testigo o inspección. Indique criterios de aceptación, formato del informe, tratamiento de no conformidades y si se requiere FAT presencial o remoto. Evite pedir “all tests” sin explicar el alcance.

Incluya destino, cantidad, Incoterm deseado, embalaje, restricciones de transporte, fecha objetivo y necesidad de registrador de impacto si aplica. El plazo debe comenzar desde un hito claro, por ejemplo, plano aprobado o recepción del anticipo y datos finales.

8. Respuesta del proveedor y control de cambios

La oferta debe repetir los datos principales de la RFQ y listar cada desviación. Una alternativa debe explicar motivo, beneficio y efecto sobre instalación o mantenimiento. El precio final debe tener fecha, versión, validez y supuestos que podrían modificarlo.

Después de la orden, cualquier cambio debe registrar impacto técnico, económico, de plazo y documental. Oferta, plano, placa y prueba deben mantenerse sincronizados.

9. Cómo puede ayudar TransformerGrid

TransformerGrid puede convertir datos dispersos en una RFQ coherente, separar confirmados de pendientes y coordinar la respuesta de fabricantes verificados. También puede preparar una matriz de comparación para que las ofertas se evalúen sobre la misma base.

La meta no es añadir burocracia. Es reducir retrabajo, evitar supuestos ocultos y lograr que el precio corresponda al equipo que realmente necesita el proyecto.

Conclusión

Una RFQ útil no tiene que estar perfecta, pero sí debe ser honesta sobre lo confirmado y lo pendiente. Cuanto antes se escriben los supuestos, menos probable es que aparezcan como sobrecostos o retrasos después de adjudicar.
