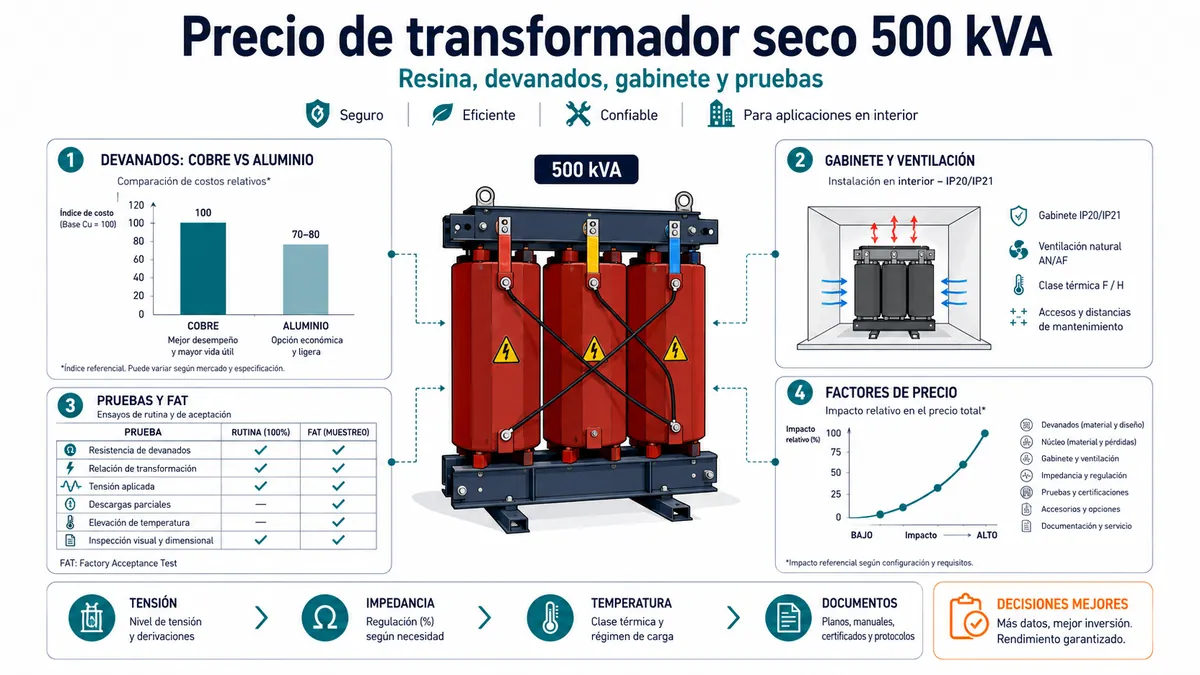

Precio de transformador seco 500 kVA: resina, devanados, gabinete y pruebas que cambian la oferta

1. 500 kVA no define por sí solo el sistema eléctrico

Una unidad de 500 kVA puede trabajar con distintas tensiones primarias, secundarias y conexiones. Eso cambia corrientes, terminales, tamaño de conductores, espacio del gabinete y coordinación con switchgear. Antes de comparar ofertas deben confirmarse frecuencia, fases, neutro, grupo de conexión o polaridad aplicable, impedancia, taps y necesidad de operación en paralelo.

En un reemplazo, la placa antigua es un punto de partida, no la especificación final. Deben revisarse la carga actual, el crecimiento previsto, la huella disponible, la orientación de cables, la capacidad del piso y el acceso de mantenimiento. Dos equipos de 500 kVA pueden no ser intercambiables aunque compartan potencia y tensión.

2. Resina, VPI y material del devanado

La resina fundida y VPI responden de forma diferente a humedad, polvo, limpieza, reparación y proceso de fabricación. La oferta debe indicar qué sistema se propone y qué evidencia de control de proceso y pruebas lo respalda. No basta con una fotografía o con la palabra “cast resin” en el título comercial.

El cobre y el aluminio tampoco deben compararse solo por el costo del metal. El comprador debe revisar pérdidas, elevación de temperatura, sección del conductor, diseño de terminales, peso, dimensiones y comportamiento mecánico. Una alternativa más económica puede ser plenamente válida si cumple las garantías y la aplicación; otra puede trasladar el ahorro a mayor calor o mayor tamaño.

3. Diseño térmico, clase de aislamiento y AN/AF

La ficha debe separar clase térmica del sistema, elevación de temperatura y método de enfriamiento. Clase H no significa automáticamente que el transformador operará más frío ni que tendrá mayor vida que un diseño de clase F. El margen depende de pérdidas, ambiente, carga, ventilación y calidad de fabricación.

Si existe capacidad AF, deben definirse la capacidad AN, la capacidad con ventiladores, el número de ventiladores, sensores, etapas de alarma y alimentación auxiliar. Una oferta que anuncia una potencia “con ventiladores” sin explicar la base AN puede ocultar dependencia operativa y mantenimiento adicional.

4. Gabinete, ventilación y entradas de cable

IP20, NEMA 1 u otras configuraciones de gabinete modifican la protección física y el flujo de aire. Los filtros, louvers, paneles removibles y entradas por parte superior o inferior afectan dimensiones, temperatura y facilidad de instalación. El proveedor necesita conocer cómo se conectará el transformador y qué espacio existe alrededor.

La sala también forma parte del diseño. Una temperatura ambiente elevada o una recirculación de aire caliente puede reducir el margen térmico. La cotización debería declarar las condiciones ambientales utilizadas; si cada proveedor usa una condición distinta, la diferencia de precio no es comparable.

5. Pruebas y documentos que deben aparecer en la oferta

El alcance básico debe identificar las pruebas rutinarias aplicables: resistencia de devanados, relación, pérdidas, impedancia, conexión y verificaciones dieléctricas. Cuando el proyecto exige descargas parciales, temperatura, sonido u otra prueba especial, el proveedor debe indicar método, criterio, costo y si se realizará sobre la unidad ofrecida o sobre un diseño representativo.

Los documentos mínimos suelen incluir plano general, esquema de conexiones, placa propuesta, dimensiones, peso, pérdidas, lista de accesorios y calendario de revisiones. Si ingeniería necesita aprobar la integración antes de fabricar, estos documentos no pueden aparecer por primera vez después del anticipo.

6. Plazo de entrega, desviaciones y control de cambios

El plazo de 500 kVA no depende únicamente del taller. También depende de cuándo se congelen tensión, conexión, gabinete, sensores, pruebas y entradas de cable. La oferta debe separar ingeniería, aprobación de planos, producción, pruebas y despacho para que el comprador entienda el camino crítico.

Una matriz de desviaciones debe comparar resina o VPI, conductor, pérdidas, elevación, AN/AF, gabinete, accesorios, pruebas y documentos. Después de aprobar el plano, cualquier cambio relevante debe registrarse con efecto sobre precio y plazo. Las instrucciones informales no deben modificar silenciosamente la configuración.

7. Regla de decisión para comparar dos equipos de 500 kVA

La evaluación final debe comprobar compatibilidad eléctrica, compatibilidad física, desempeño térmico, paquete de evidencias y calendario. Una oferta solo es más barata cuando estas cinco capas están alineadas. De lo contrario, el precio inferior puede representar menos gabinete, menos pruebas, pérdidas mayores o un plazo basado en supuestos favorables.

Antes de emitir la orden, compras, ingeniería y mantenimiento deberían revisar la misma hoja comparativa. Así se evita que cada departamento acepte una versión distinta del equipo.

Conclusión

En 500 kVA, los puntos que más se subestiman son el gabinete, la ventilación y el paquete documental. Confirmarlos antes de adjudicar convierte un precio aproximado en una oferta técnicamente comparable y reduce cambios durante la fabricación.
