La guía de compra de transformadores pad-mounted que pudo ahorrar USD 180,000 a una planta solar

Respuesta directa: ¿qué debe confirmar un comprador antes de pedir precio?

Antes de pedir precio de un transformador tipo pad-mounted, el comprador debe confirmar como mínimo: país del proyecto, kVA, tensión primaria, tensión secundaria, frecuencia, fase, tipo de alimentación, grupo vectorial, BIL, impedancia, tipo de devanado, fluido aislante, accesorios, requisitos de la empresa eléctrica, pruebas requeridas, planos, cronograma de entrega y condiciones logísticas.

Si todavía no tiene planos, envíe la potencia total conectada en kW, el país, la aplicación del proyecto y fotos de placa o diagrama unifilar. TransformerGrid puede revisar la base de selección antes de cotizar.

El costo oculto de una especificación incompleta

En proyectos solares, industriales o comerciales, un transformador mal especificado rara vez falla por una sola palabra. Falla porque varias decisiones se dejaron abiertas: tensión, impedancia, grupo vectorial, entrada de cable, temperatura, pruebas, documentos y aprobación local.

Un ahorro pequeño en la compra puede convertirse en semanas de retraso si la utilidad rechaza el plano, si el cable entra por el lado equivocado, si la impedancia no coordina con protecciones o si el transformador no tiene la documentación que exige el proyecto.

1. Especificaciones técnicas clave: de 75 kVA a 500 kVA y más

Cuatro parámetros deciden rendimiento, vida útil y costo total: potencia kVA con posible derating, impedancia de cortocircuito, pérdidas en vacío y con carga, y temperatura de operación.

Potencia nominal y derating ambiental

Una unidad de 500 kVA en una planta solar tropical no trabaja igual que una unidad de 500 kVA en un edificio con carga ligera. Si el sitio llega a 40°C–50°C, o está sobre 1,000 m de altitud, conviene revisar margen térmico, clase de temperatura y posible sobredimensionamiento.

Impedancia de cortocircuito

En muchos proyectos de distribución, la impedancia se mueve alrededor de 4.5% a 6.0%, pero debe coincidir con la utilidad y la coordinación de protecciones. Una impedancia demasiado baja aumenta la corriente de falla; una demasiado alta puede causar caída de tensión durante arranque de motores, bombas o cargadores EV.

Pérdidas y costo operativo

Las pérdidas en vacío existen siempre que el transformador esté energizado. Las pérdidas con carga aumentan aproximadamente con el cuadrado de la corriente. Como referencia práctica, las pérdidas en vacío pueden moverse alrededor de 180 W, 310 W, 510 W y 780 W en tamaños comunes, dependiendo de norma, núcleo y grado de diseño.

Temperatura y envejecimiento del aislamiento

La operación sostenida por encima del diseño térmico acelera el envejecimiento del aislamiento. En términos de comprador, la diferencia entre una condición de 65 K y una operación cercana a 85 K no es cosmética: puede consumir una parte importante de la vida útil.

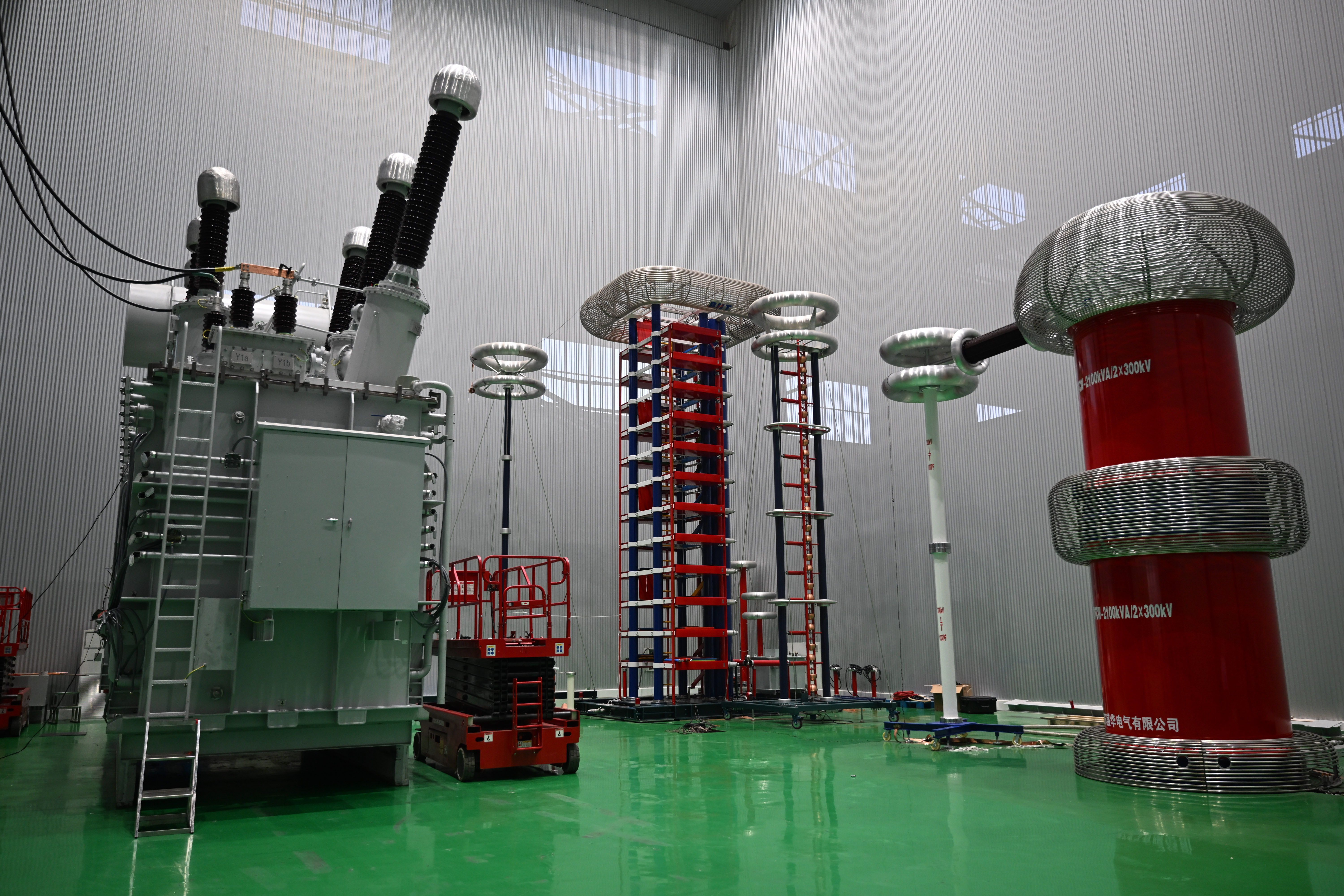

2. Pruebas de fábrica y documentos antes del embarque

TransformerGrid trata las pruebas como una barrera de prevención de riesgo, no como un trámite. Antes del embarque, una unidad aplicable se revisa contra planos, placa, requisitos de prueba y documentos del comprador.

El paquete normal puede incluir verificación de resistencia de aislamiento, relación de tensión, grupo vectorial, resistencia de devanados, pérdidas en vacío, pérdidas con carga, tensión de impedancia, prueba aplicada/inducida, condición del aceite o aislamiento, fuga y consistencia documental. El alcance final depende de norma, utilidad y contrato.

3. Conexiones Delta-Wye, terminales y planos

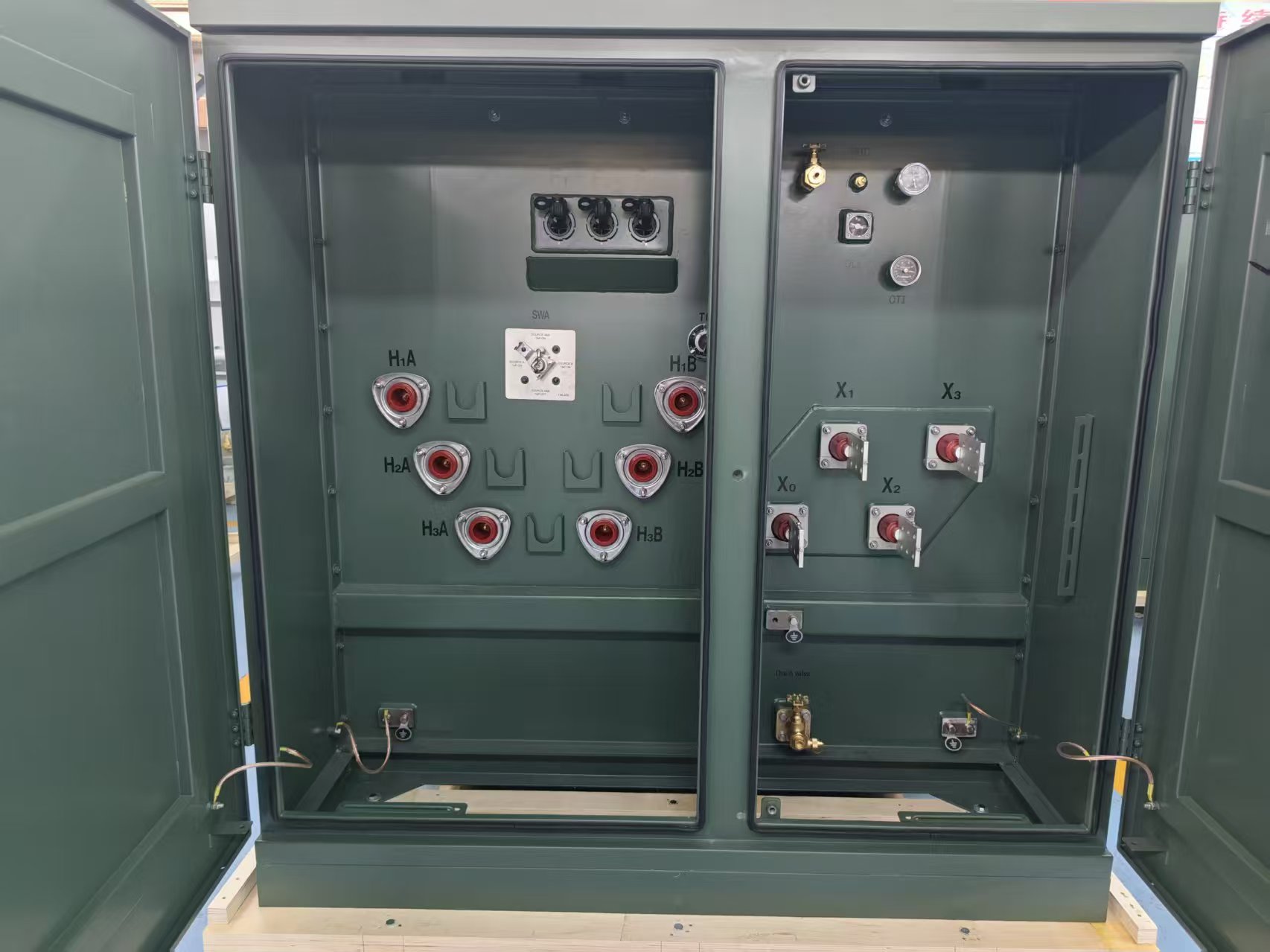

El comprador no debe limitarse a pedir “three-phase transformer”. Debe confirmar grupo vectorial, neutro, puesta a tierra, terminales H1/H2/H3 y X0/X1/X2/X3, secuencia de fase y disposición de entrada de cables.

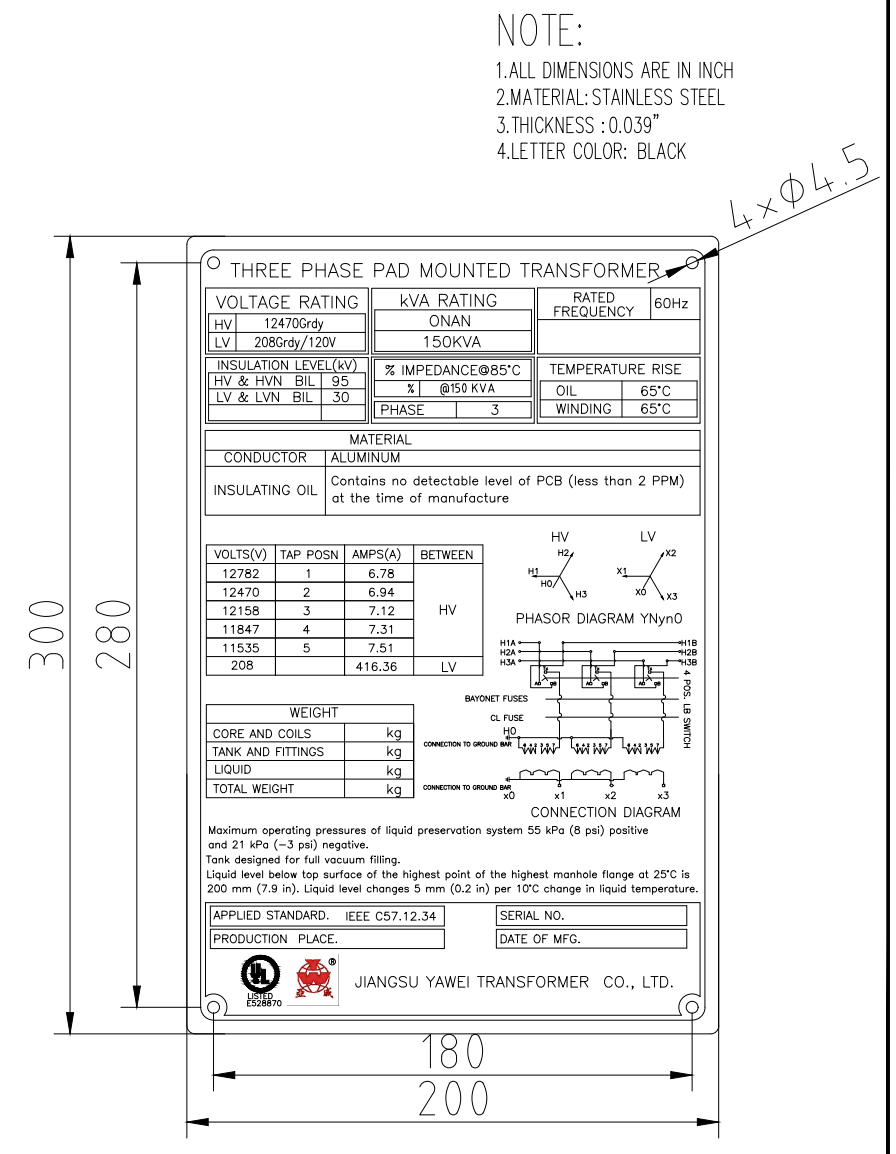

Una conexión mal entendida puede causar problemas durante la primera energización. Por eso el diagrama unifilar, la placa y el plano de terminales deben revisarse antes de producción.

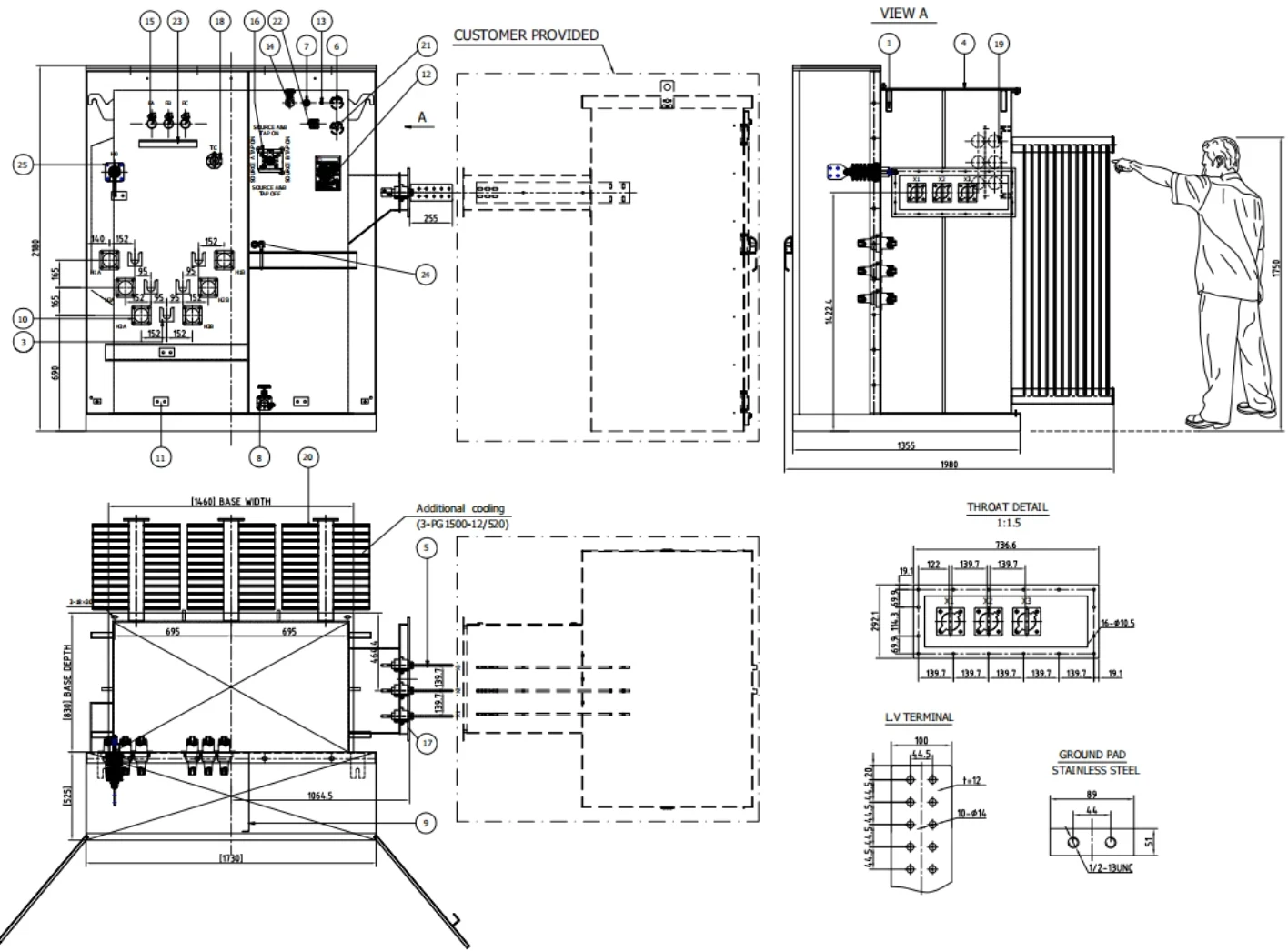

4. Dimensiones, base de concreto y entrada de cables

En proyectos reales, el problema no siempre está en el núcleo del transformador. Muchas veces está en la base, la dirección de entrada de cables, la distancia de maniobra, el acceso al compartimiento y el espacio para expansión futura.

5. Precio, costo total y comparación correcta

El precio final depende de cobre o aluminio, aceite o fluido especial, gabinete, accesorios, normas, pruebas, empaque, flete, seguro, impuestos y aprobación local. Un precio público de distribuidor puede ser útil como referencia, pero el comprador debe comparar costo puesto en obra, no solo precio de equipo.

Para una RFQ seria, indique destino, puerto, Incoterms, peso permitido, tiempo de entrega, documentos de importación y requisitos de inspección. TransformerGrid puede separar costo de equipo, empaque, documentos y logística para que el comprador compare con claridad.

6. Preguntas frecuentes

¿Qué es un transformador tipo pad-mounted?

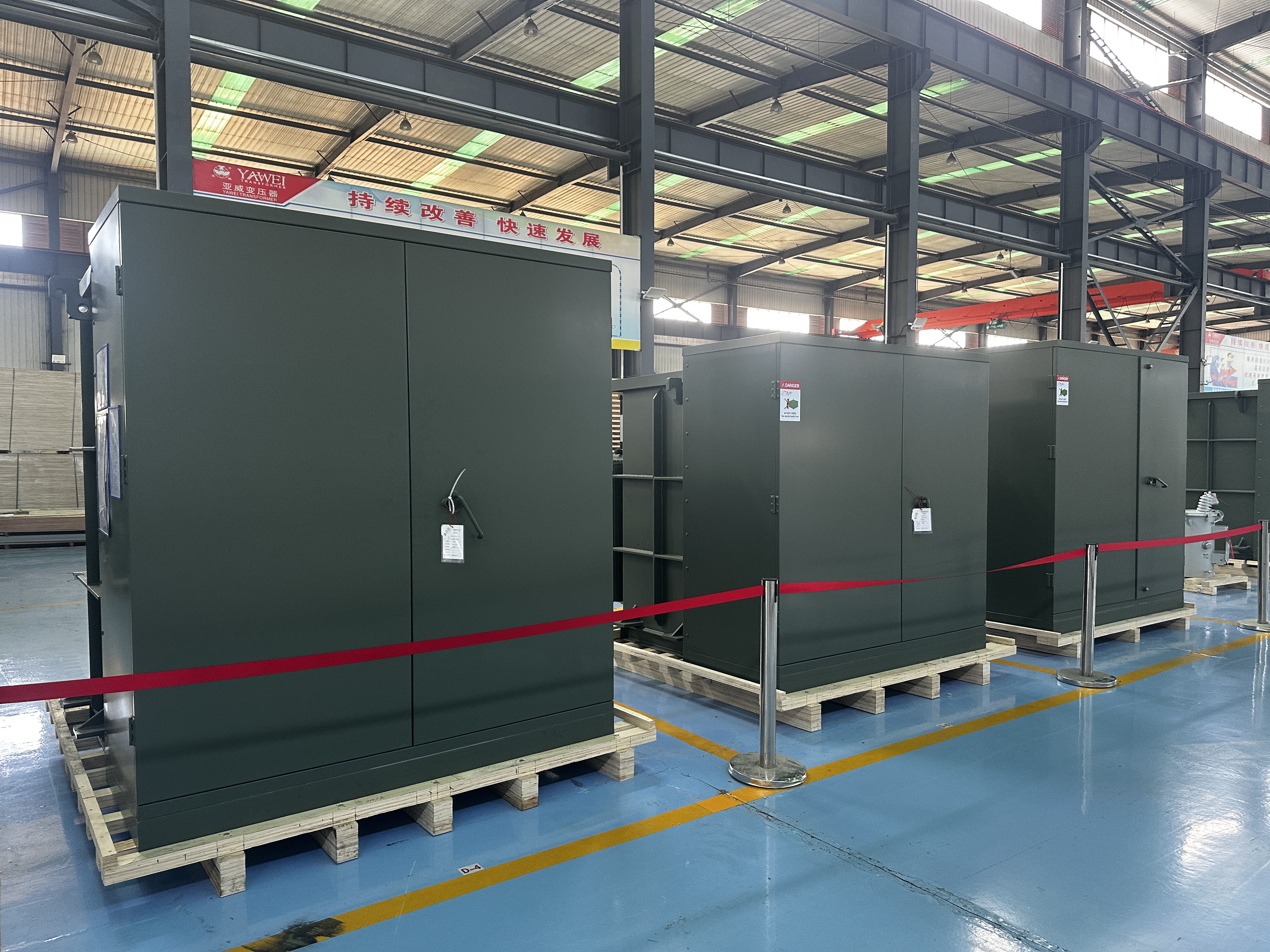

Es un transformador instalado a nivel de piso dentro de un gabinete cerrado y seguro, usado en redes subterráneas, edificios comerciales, plantas solares, hospitales, centros logísticos e infraestructura industrial.

¿Cuánto cuesta un transformador pad-mounted de 500 kVA?

Depende de devanados, fluido, gabinete, accesorios, normas, pruebas y flete. El comprador debe comparar costo total puesto en proyecto, no solo el precio de fábrica.

¿Puedo solicitar cotización sin planos?

Sí. Puede enviar país del proyecto, carga total en kW, tensión disponible, tensión requerida, aplicación, fotos de placa si existe y cronograma. Con eso se puede iniciar una revisión técnica preliminar.

¿Sirve para proyectos solares?

Sí. Se usa en sistemas fotovoltaicos comerciales, plantas solares, almacenamiento, microredes y puntos de interconexión, siempre que tensión, kVA, impedancia y requisitos de utilidad se confirmen correctamente.

¿Qué documentos debo pedir antes del embarque?

Planos aprobados, placa de datos, reporte de pruebas, fotos de terminales, lista de accesorios, documentos de norma y empaque/logística según el país de destino.
