Loop Feed vs Radial Feed: la boquilla de USD 11,000 que nadie pidió

Respuesta directa: ¿qué debe confirmar el comprador?

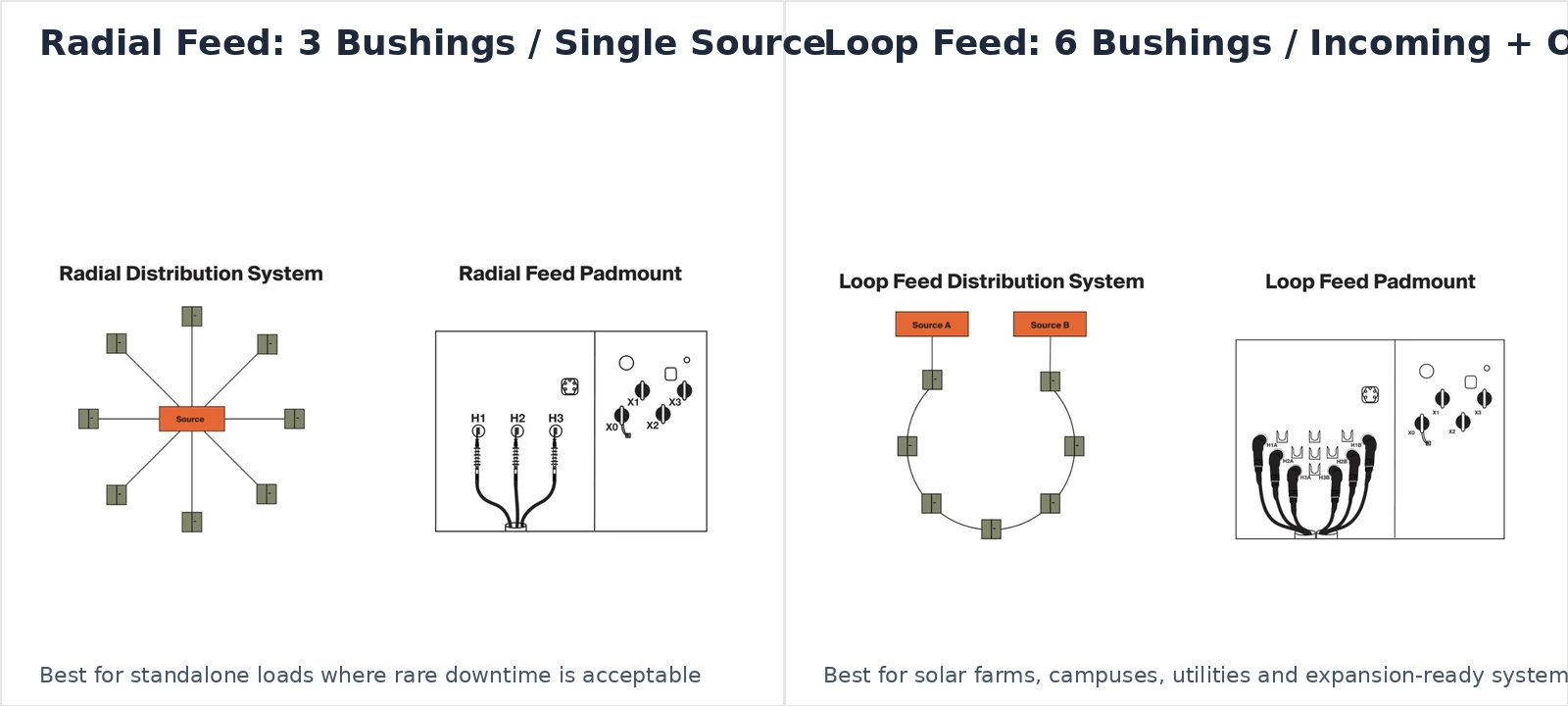

Un transformador pad-mounted trifásico puede configurarse como radial feed o como loop feed. Radial feed usa normalmente tres boquillas de alta tensión y termina en una sola línea. Loop feed usa seis boquillas de alta tensión para conectar el transformador dentro de un anillo de distribución, con entrada y salida de cable.

Especifique loop feed cuando una interrupción no planificada cuesta más que la prima de equipo, típicamente USD 2,000–6,000. Use radial feed cuando el sitio es independiente, la línea de servicio es estable y el costo de un corte raro es menor que la inversión adicional.

1. No es una decisión técnica menor: es una apuesta contra la falla del cable

Muchas RFQ dicen: “500 kVA pad-mounted transformer, 13.8 kV primary, 480Y/277 V secondary, 60 Hz, Dy11...” pero dejan en blanco la configuración de alimentación de alta tensión.

Si la fábrica recibe una RFQ incompleta, puede asumir radial feed por defecto. El equipo llega a obra, el contratista abre el compartimiento de terminales y descubre que diseñó un anillo, pero recibió una unidad terminal.

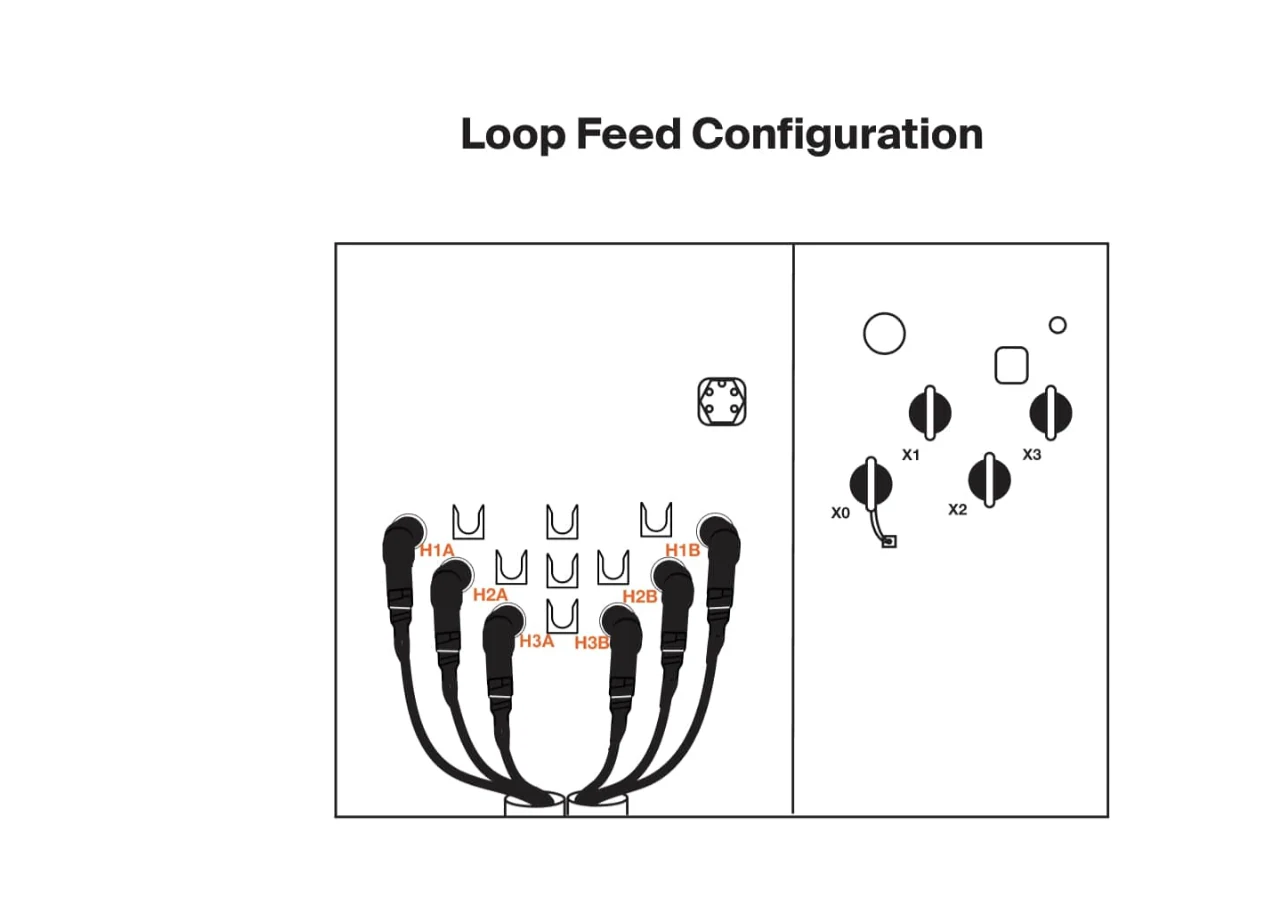

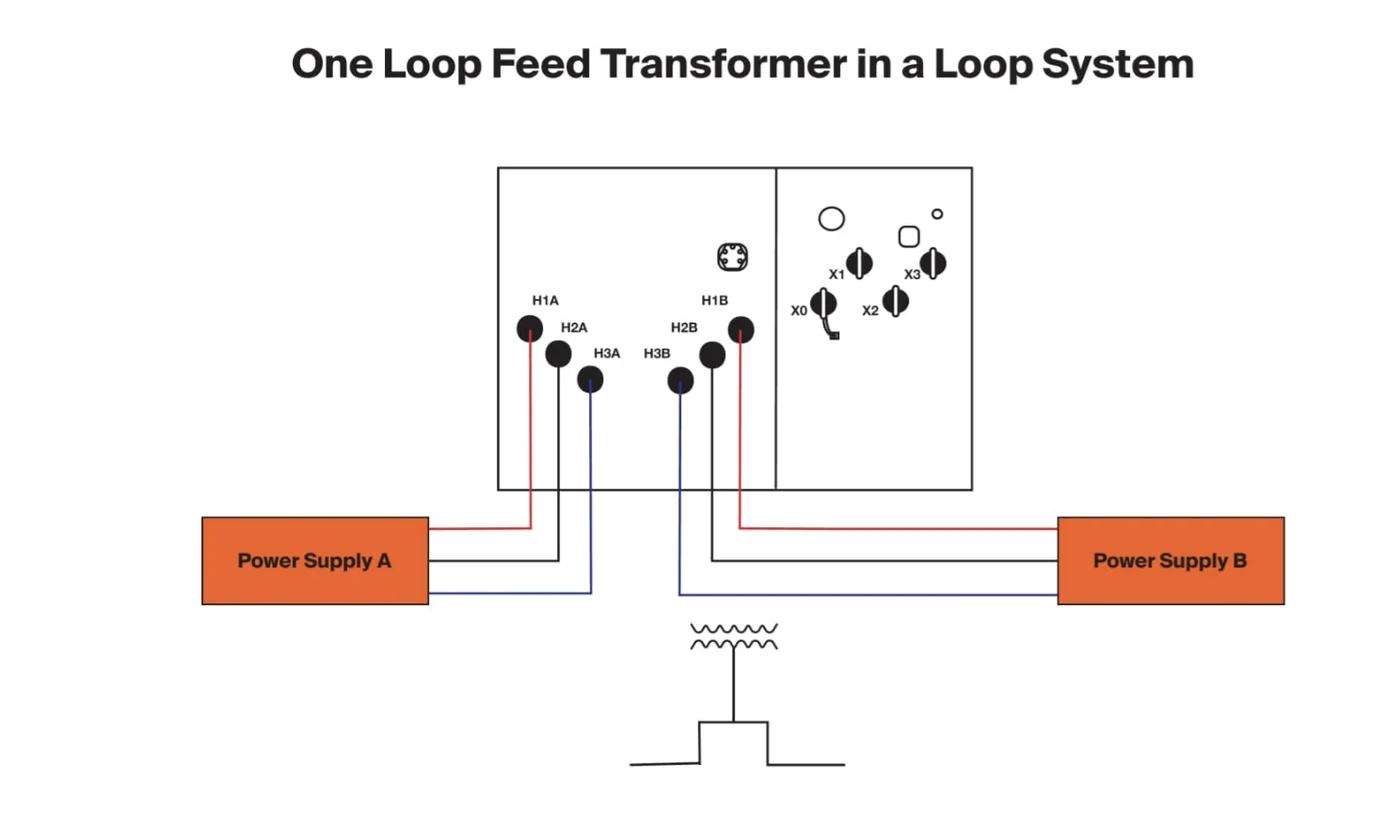

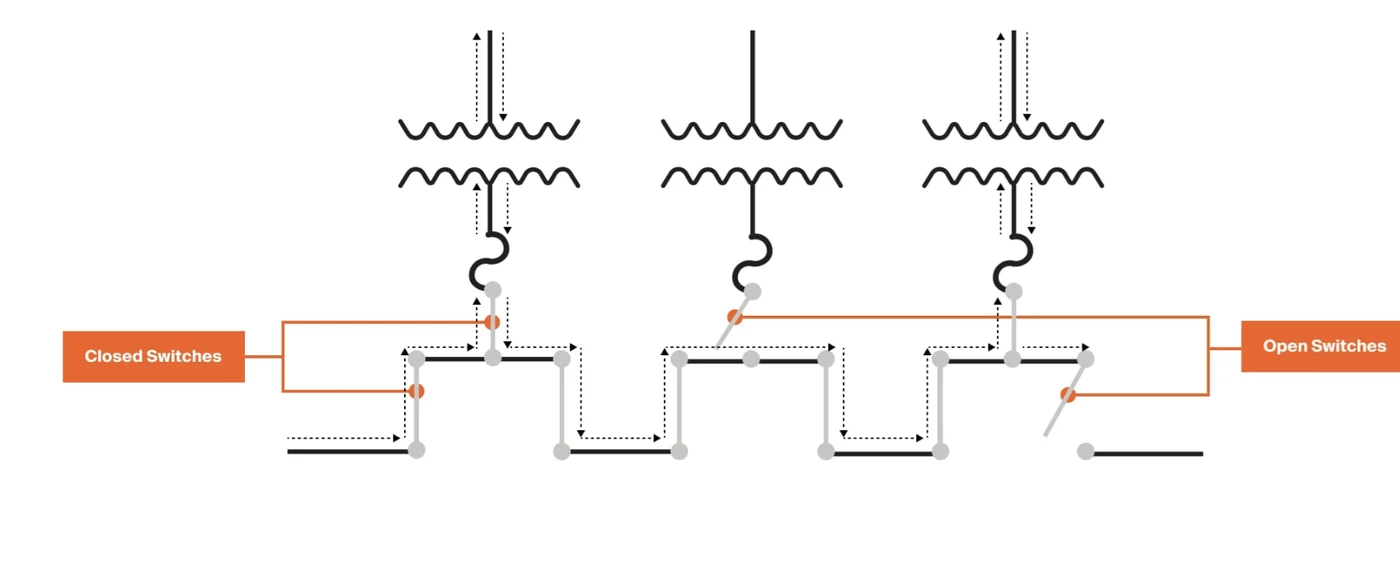

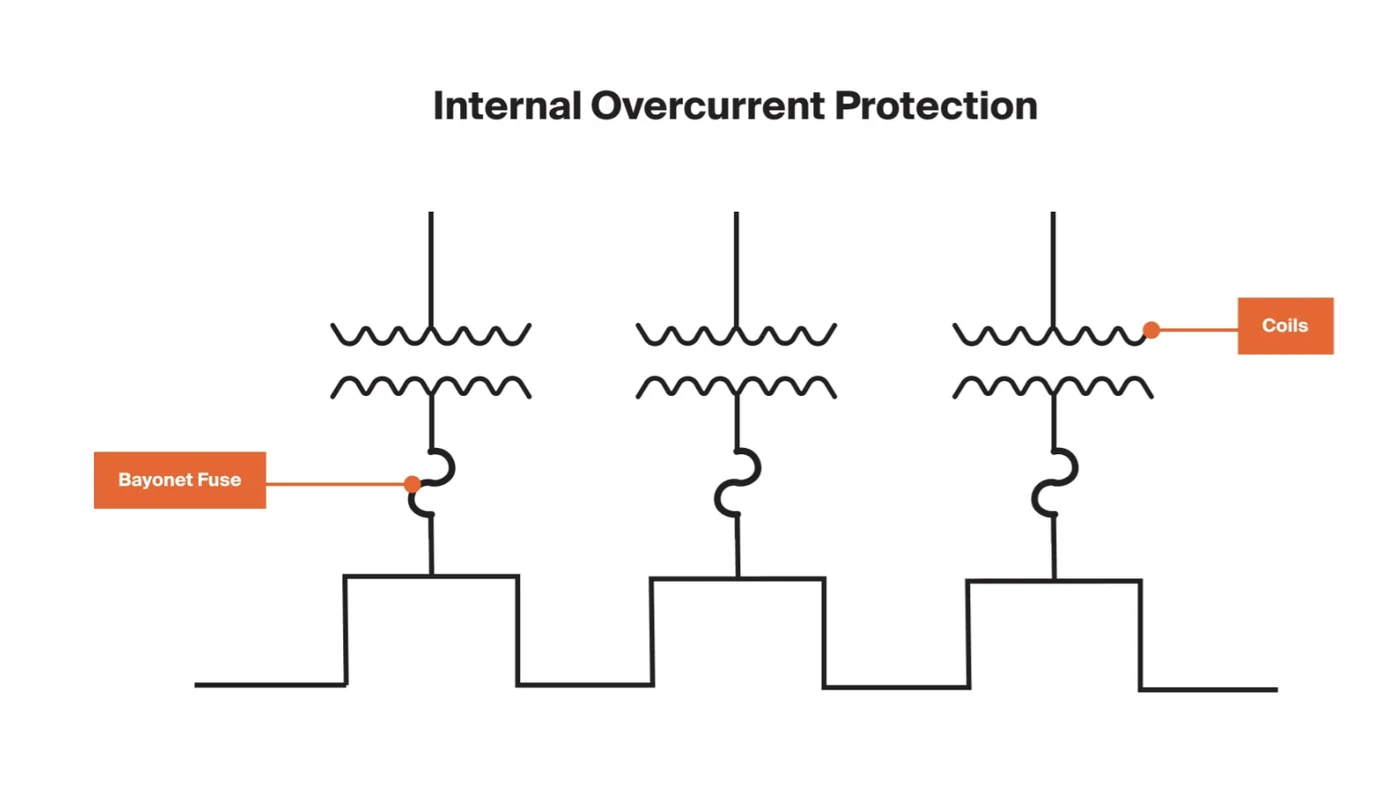

Radial feed coloca el transformador al final de una línea. Si falla un cable aguas arriba, el transformador queda sin energía. Loop feed coloca el transformador como nodo de un anillo con seis boquillas: H1A/H2A/H3A para entrada y H1B/H2B/H3B para salida.

Esto no es un parámetro cosmético. Es un seguro contra perder un día completo de generación o producción por una sola falla de cable enterrado. Ver la guía completa de compra para revisar los campos de RFQ que muchos compradores dejan en blanco, incluida la configuración de alimentación.

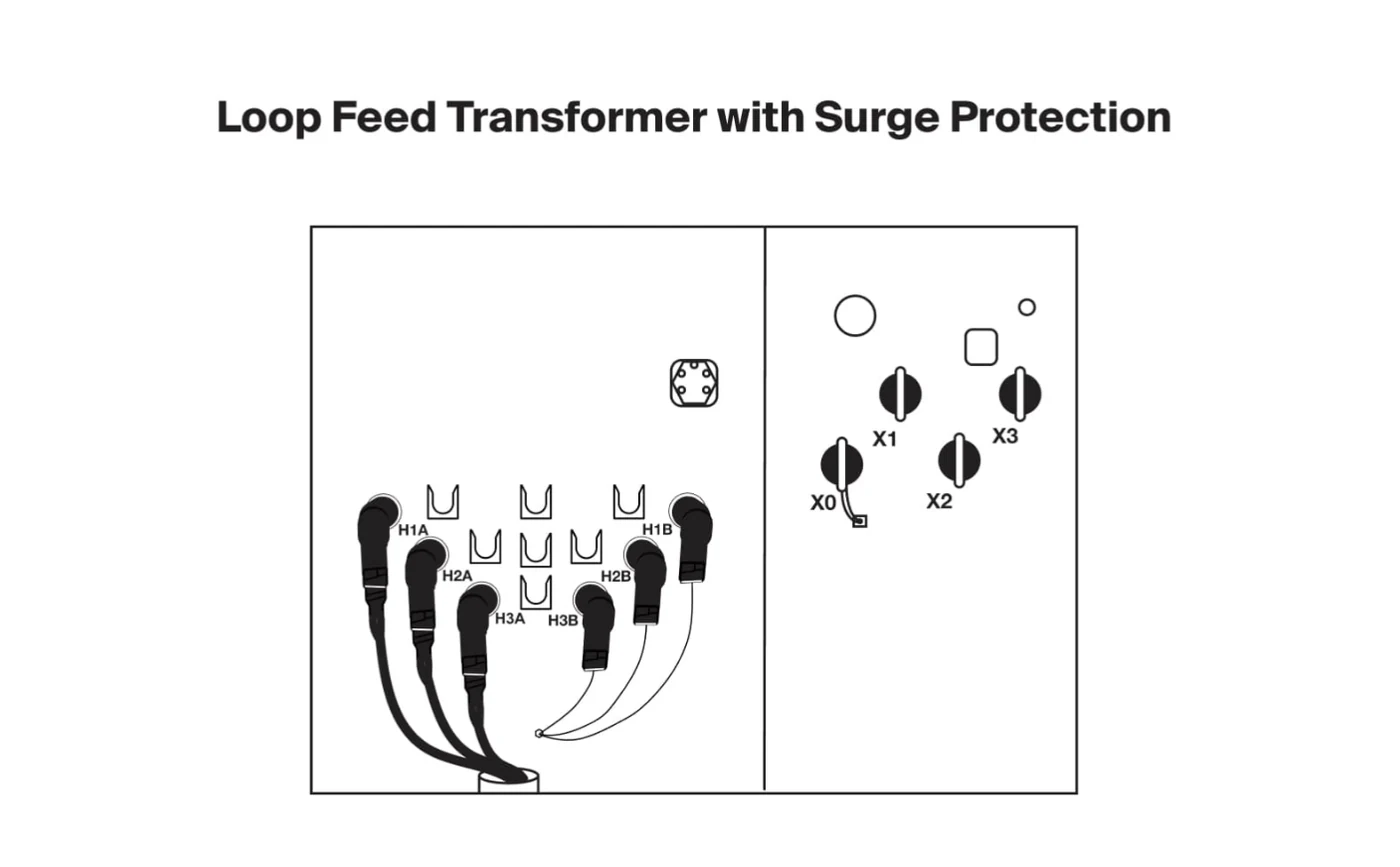

2. Abra el compartimiento: diferencias físicas

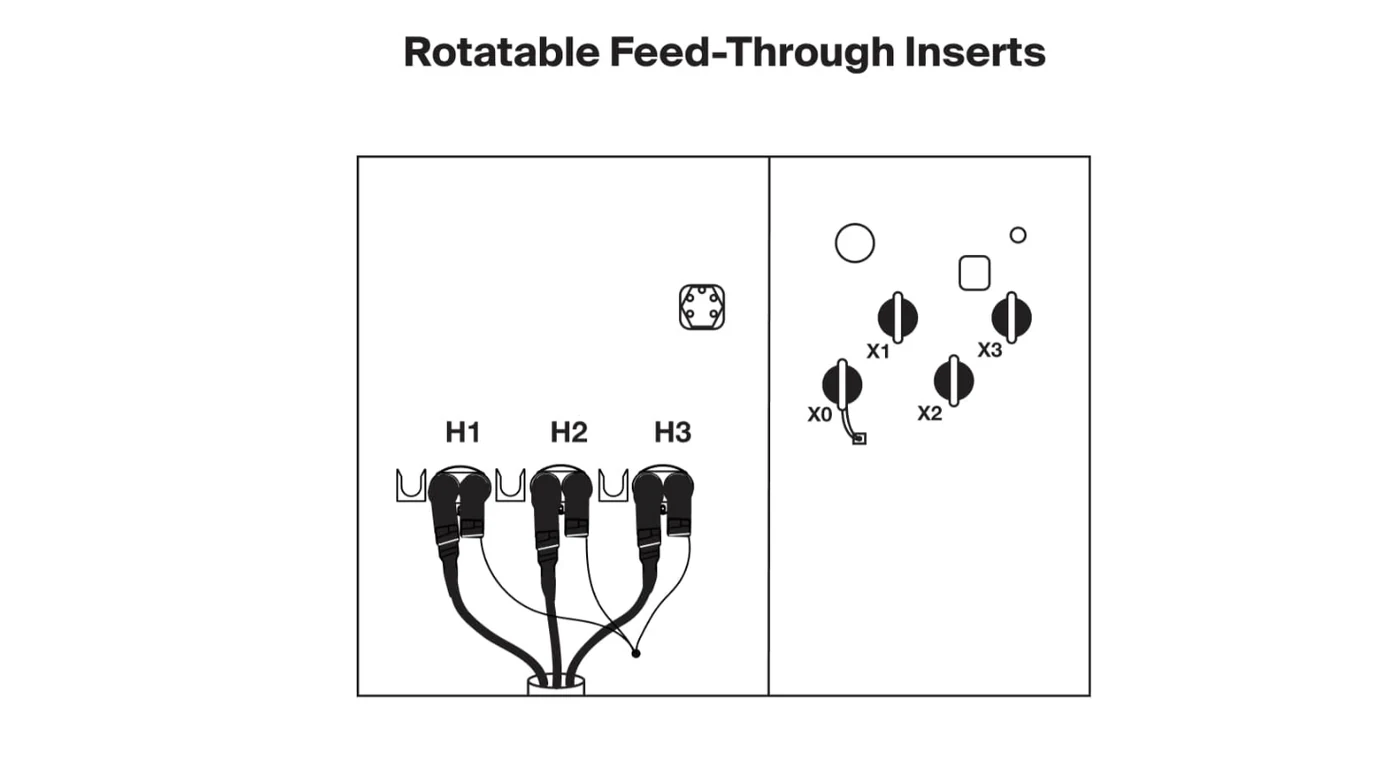

La diferencia visual clave es sencilla: radial feed suele tener 3 boquillas; loop feed suele tener 6 boquillas.

Detalle crítico: pedir loop feed sin selector interno puede crear una falsa redundancia. Si ocurre una falla de cable, todavía puede ser necesario desenergizar todo el anillo para reparar.

3. El núcleo del loop feed no son solo las boquillas: es el selector

Muchos compradores creen que la prima de 15%–25% paga solo tres boquillas adicionales. En realidad, gran parte del costo viene del selector interno, las barras de cobre y la coordinación de aislamiento.

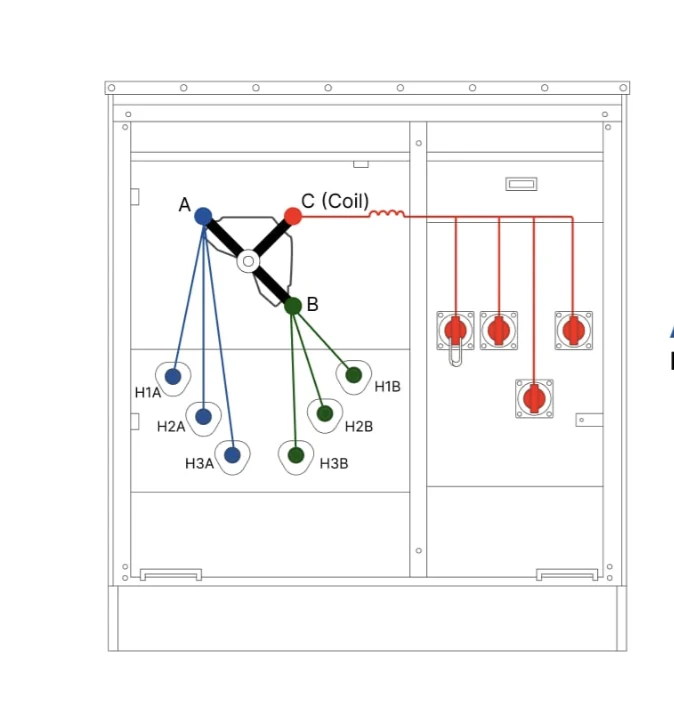

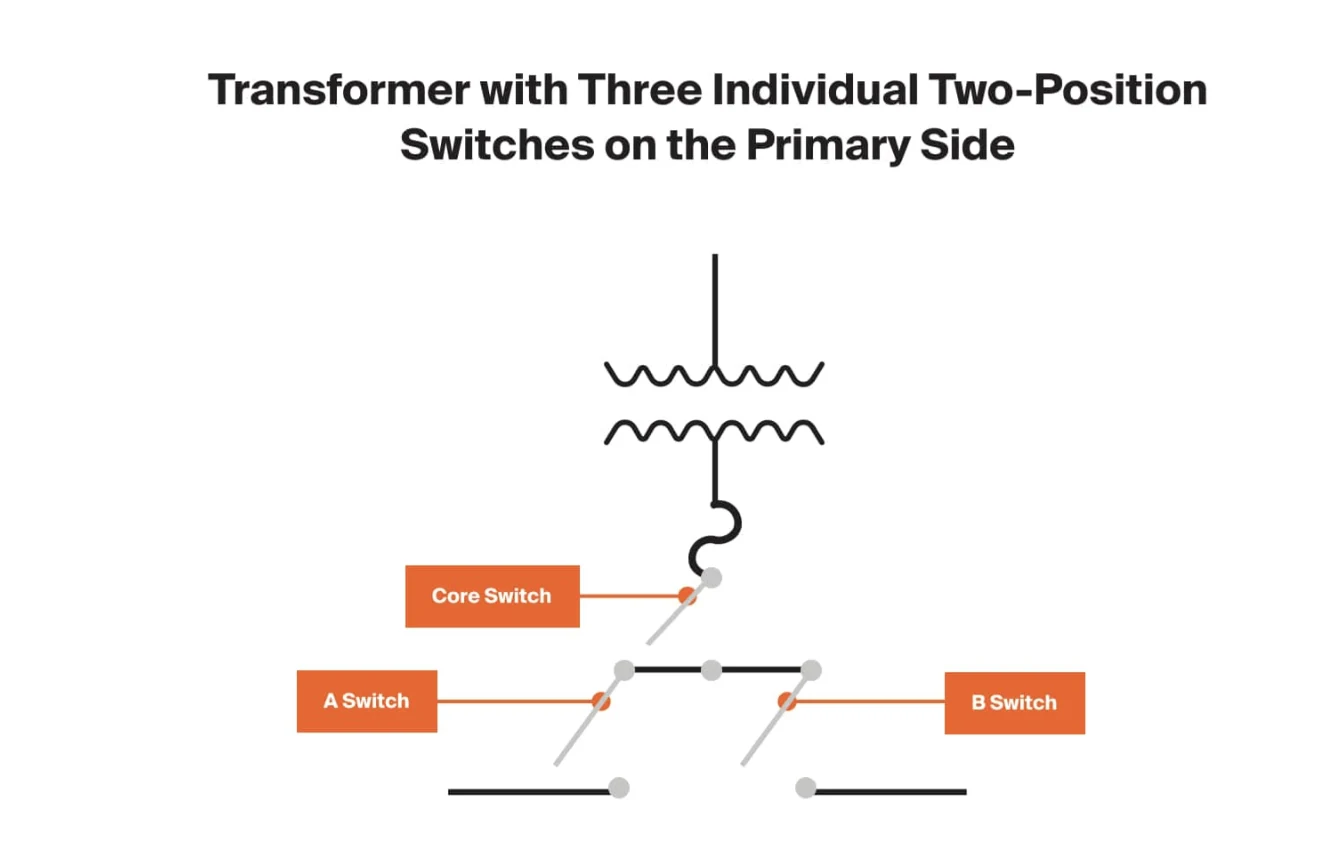

Un selector de 2 posiciones puede conectar o desconectar el transformador. Un selector V-blade de 4 posiciones permite operar con Fuente A, Fuente B, anillo cerrado o transformador aislado mientras el anillo permanece energizado. El nivel BIL debe coincidir con la clase del sistema, por ejemplo 95 kV para sistemas de 15 kV y 150 kV para sistemas de 35 kV.

4. Cinco preguntas para decidir entre loop feed y radial feed

1. ¿Este transformador alimenta otros transformadores aguas abajo? Si sí, probablemente necesita loop feed.
2. ¿Cuánto cuesta una hora de paro? Si supera USD 3,000, la prima de loop feed puede pagarse en la primera interrupción evitada.
3. ¿Los cables son subterráneos? Las fallas subterráneas tardan más en localizarse, excavar, empalmar, probar y energizar.
4. ¿Qué tan estable es la red local? Monzones, calor, juntas de cable envejecidas o infraestructura urbana antigua favorecen loop feed.
5. ¿Habrá expansión en 2 a 5 años? Convertir radial a loop feed después normalmente exige reemplazar el transformador.

5. La pregunta de dinero: ¿cuánto más cuesta loop feed?

El costo de campo puede ser más importante que el costo del transformador. Cable de media tensión, zanjas, terminaciones y empalmes pueden sumar USD 4,000–15,000 o más, según longitud y terreno.

6. Normas que deben aparecer en la RFQ

No basta con decir “cumple IEEE”. La norma puede cubrir más de una configuración. La RFQ debe decir explícitamente: Loop feed, 6 bushings, 4-position sectionalizing switch, 200 A bushing wells with load-break inserts.

Nuestra Guía de compra de transformadores pad-mounted cubre también tensión, BIL, temperatura, impedancia, planos y documentación de RFQ.

7. Cómo TransformerGrid previene errores de configuración

1. Verificación en etapa RFQ: si la RFQ no indica radial o loop, pedimos confirmación antes de cotizar.
2. Plano antes de producción: terminales H1A/H2A/H3A y H1B/H2B/H3B deben quedar claros en el plano aprobado.
3. Prueba del selector: unidades con selector se revisan contra la posición y marcado acordados.
4. Fotos antes del embarque: se envían fotos del compartimiento, etiquetas, boquillas y posición de manija según alcance del proyecto.

8. Preguntas frecuentes

¿Puedo convertir un transformador radial a loop feed después?

No como modificación normal de campo. Requiere seis boquillas, barras internas distintas, tanque preparado y montaje de selector.

¿Loop feed es lo mismo que RMU?

No. Un transformador loop feed sigue siendo transformador con conmutación interna. Un RMU es un equipo de seccionamiento separado aguas arriba.

¿Necesito selector de 4 posiciones?

Si el proyecto no tolera paros prolongados durante reparación de cable, el selector de 4 posiciones es la opción más fuerte.

¿Qué corriente de boquilla necesito: 200 A o 600 A?

200 A es común para muchos transformadores de distribución hasta 500 kVA. 600 A se usa cuando la corriente de paso es mayor o la unidad alimenta múltiples transformadores aguas abajo.
