Transformadores Pad-Mounted: especificaciones, planos, pruebas y revisión RFQ

Un transformador pad-mounted no debe cotizarse solo por kVA y tensión. TransformerGrid ayuda a organizar los datos eléctricos, planos, pruebas y documentos necesarios para comparar propuestas con el mismo alcance.

Respuesta directa: para una cotización confiable, envíe el plano unifilar (SLD) o la especificación de la utility junto con kVA, tensión primaria/secundaria, fase, frecuencia, conexión, puesta a tierra, arreglo de cables, BIL, impedancia, planos, pruebas y documentos de entrega.

Esta versión de blog explica el proceso de revisión RFQ. La página de producto en español permanece separada para consultas comerciales.

Enviar SLD o especificación Descargar muestras

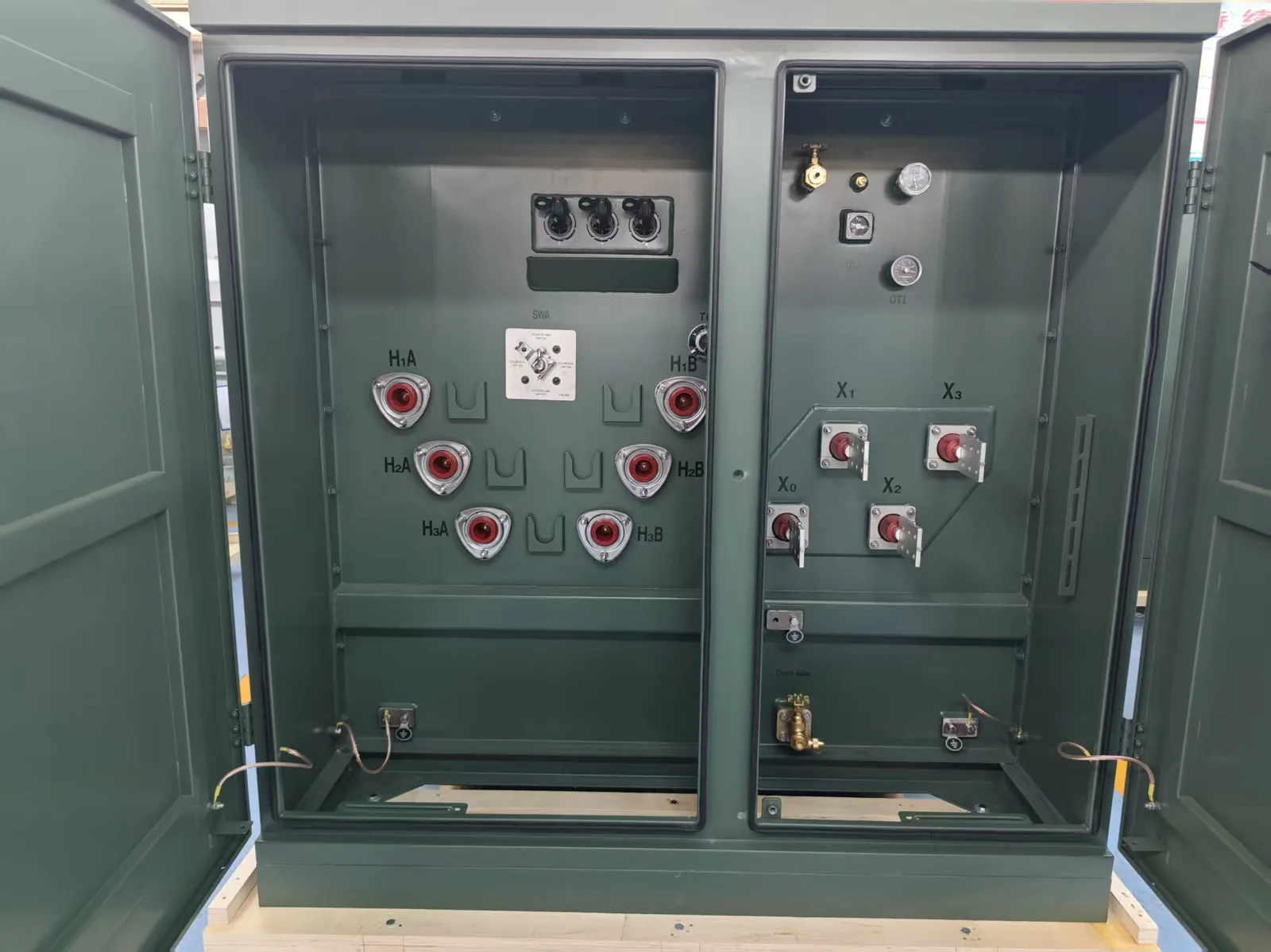

Compartimientos primario y secundario abiertos de un transformador pad-mounted para revisión RFQ — Los compartimientos HV/LV permiten revisar interfaces primarias, terminales secundarios, puntos de puesta a tierra, accesorios y espacio de trabajo antes de liberar planos para producción.

No compare precios hasta que el alcance sea comparable

Dos ofertas pueden mostrar el mismo kVA y la misma tensión, pero describir equipos muy diferentes. Una puede incluir interfaces de cable, conmutación, accesorios de protección, planos y reportes; otra puede dejarlos como supuestos o exclusiones.

Primero revise la especificación; después compare el precio.

Empiece por el sistema, no por el catálogo

Entrada RFQ	Qué debe indicar el comprador	Por qué cambia la oferta
Aplicación y carga	Lista de cargas, demanda, motores, cargas no lineales y expansión futura	Soporta capacidad, temperatura y aplicación
Datos eléctricos	kVA, tensión, fase, frecuencia, taps y puesta a tierra	Define el diseño eléctrico básico
Protección	Corriente de falla, protección aguas arriba/abajo e impedancia	Soporta coordinación y withstand
Arreglo primario	Radial o loop feed, dirección de cables, switching e interfaces	Cambia el compartimiento primario y la operación
Condiciones del sitio	Exterior/interior, altitud, temperatura, corrosión o ambiente especial	Puede cambiar aislamiento, enfriamiento, envolvente y materiales

Planos antes de producción

El plano es el punto donde el comprador verifica interfaces, dimensiones, arreglos y alcance antes de que el diseño sea difícil o costoso de cambiar.

Plano dimensional
Disposición de compartimientos HV/LV
Diagrama unifilar o conexión
Plano de placa de características
Diagrama de operación de switching cuando aplique

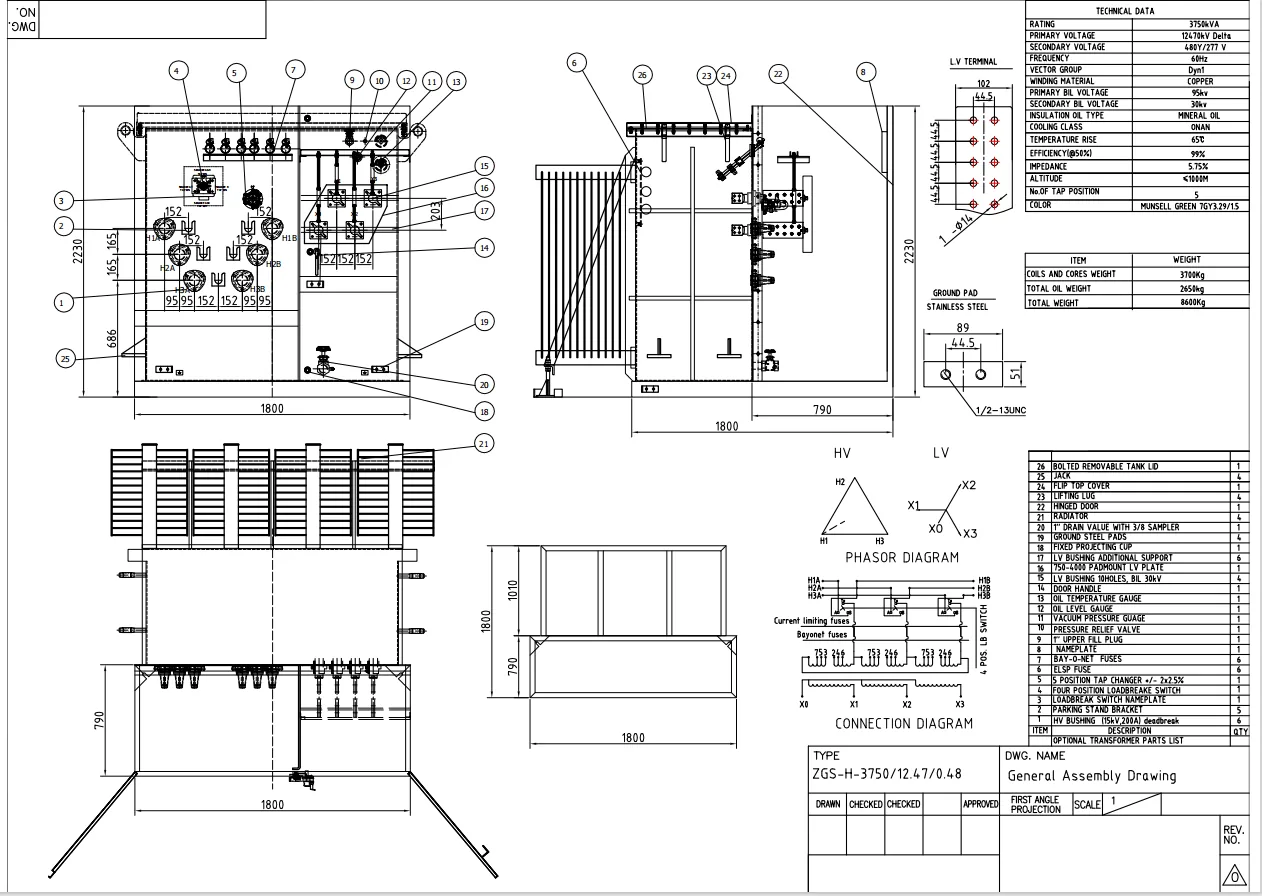

Plano general de transformador pad-mounted con dimensiones y disposición de compartimientos — Plano general de ejemplo para verificar dimensiones, terminales, diagrama fasorial, conexión y datos técnicos.

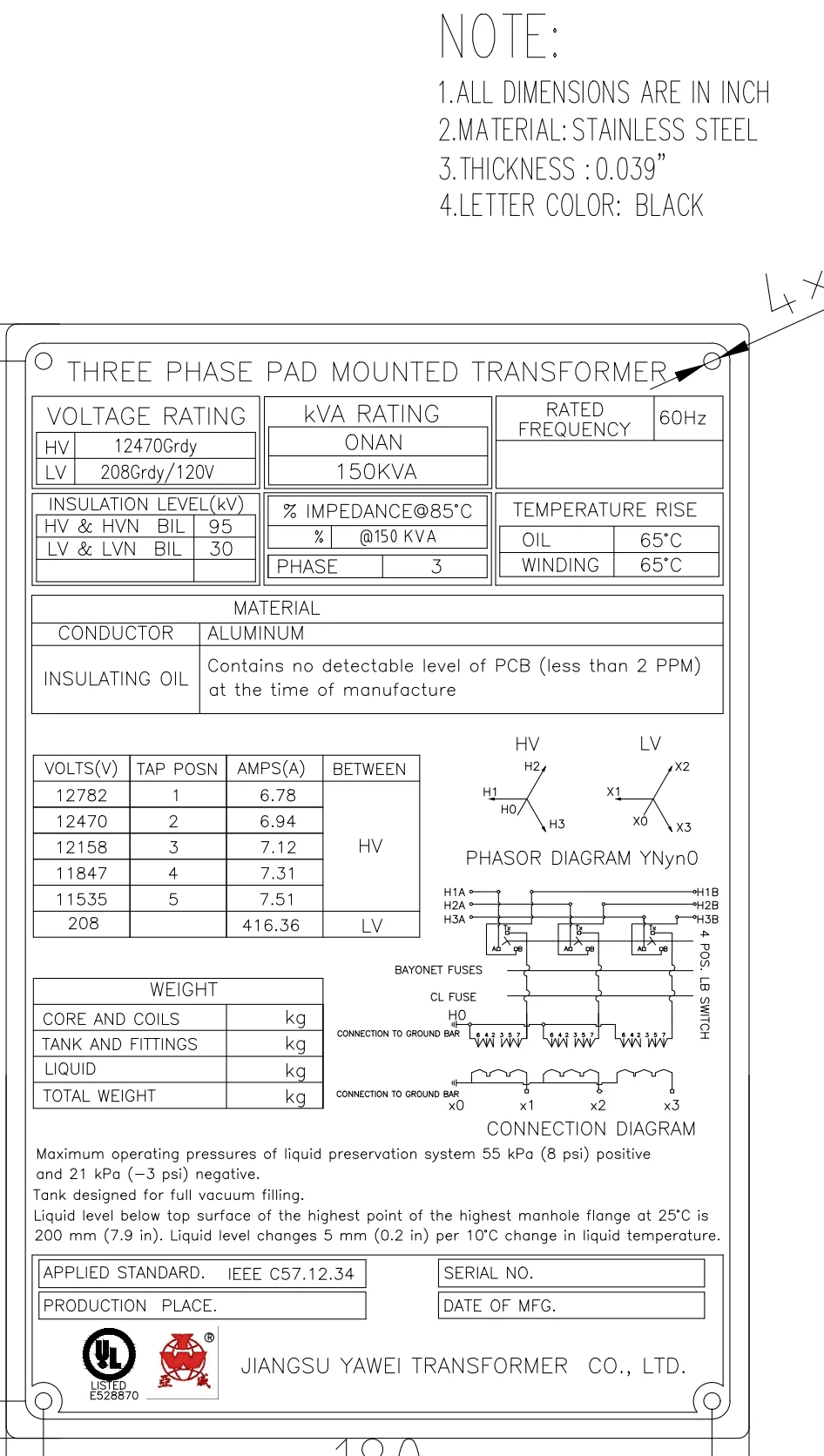

Plano de placa de transformador pad-mounted con BIL impedancia y grupo vectorial — Plano de placa con tensión, kVA, BIL, impedancia, fase, temperatura, material y diagrama de conexión.

Las pruebas deben verificar el requisito aprobado

“Probado antes del envío” es demasiado vago. La cotización debe indicar norma o procedimiento, pruebas aplicables, criterios de aceptación, formato del reporte, puntos de testigo y documentos de liberación.

Descargar muestras de documentos

Estas muestras muestran el tipo de evidencia que un comprador puede solicitar. Úselas como referencia de formato; cada proyecto debe aprobar sus propios planos y paquete de liberación.

Descargar FAT Test Plan PDF Descargar Test Report PDF

Guías relacionadas

Envíe su especificación o SLD

Envíe SLD, especificación, placa existente o paquete RFQ. TransformerGrid organizará los datos, identificará decisiones faltantes y preparará el alcance técnico para una cotización comparable.
