Protección, pruebas y documentos de un transformador tipo poste
Qué protege el equipo, qué pruebas verifican su fabricación y qué documentos deben revisarse.
Resumen técnico
La confiabilidad de un transformador tipo poste depende de su integración con protección contra sobretensiones, fusibles y puesta a tierra, además de una fabricación verificada mediante pruebas y documentos coherentes.
1. Pararrayos y BIL
El pararrayos limita sobretensiones en la terminal primaria; el BIL expresa el nivel de aislamiento frente a impulsos bajo el estándar aplicable. Ambos deben coordinarse con la tensión de red, la exposición a rayos y el esquema de puesta a tierra.
2. Fusibles y protección contra sobrecorriente
El fusible debe soportar la corriente normal y el inrush sin operar indebidamente, pero despejar fallas antes de que el equipo o la red sufran daños mayores. La selección depende de kVA, tensión, corriente disponible, impedancia y práctica de la utility.

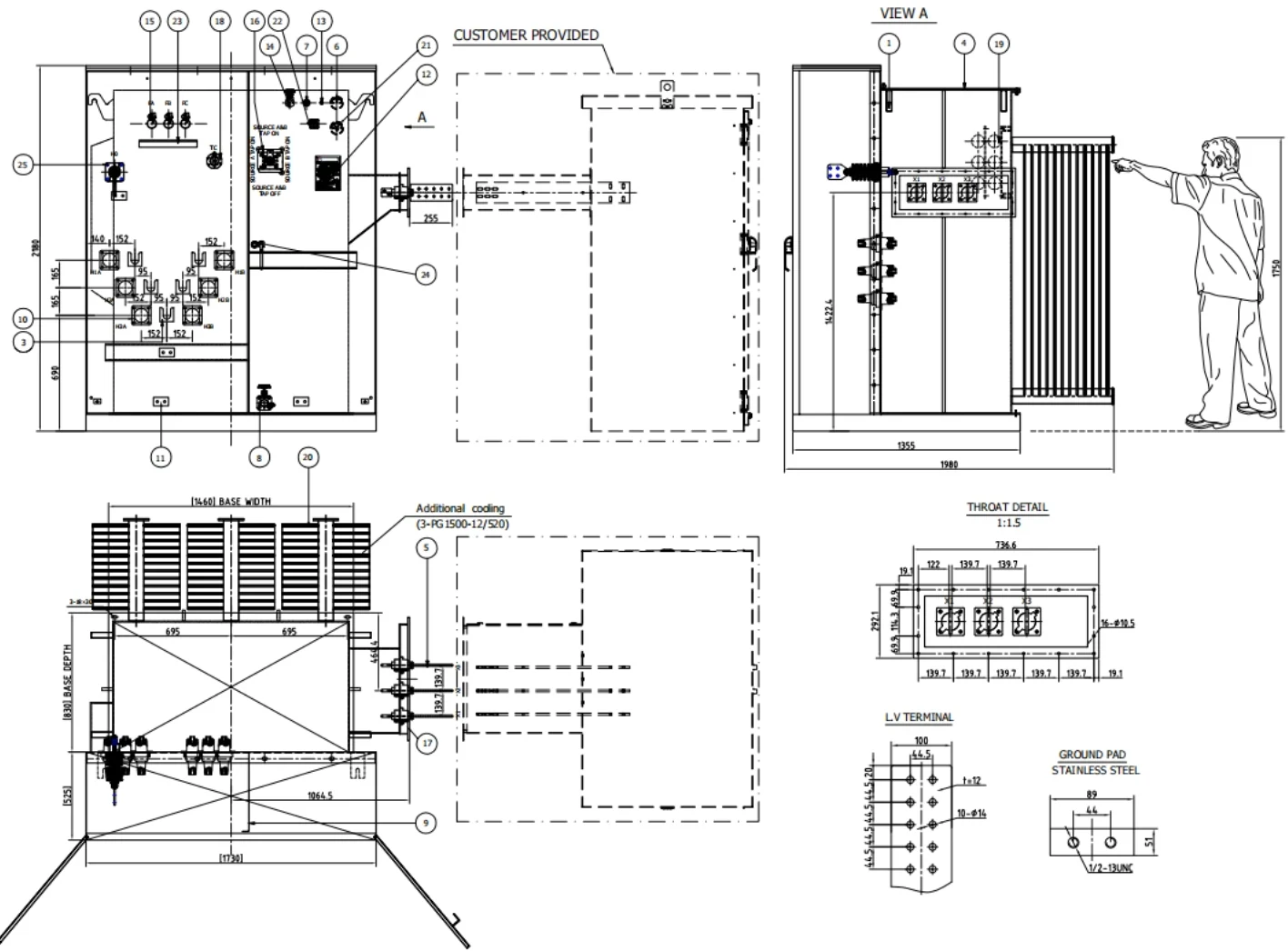

3. Puesta a tierra y montaje
La puesta a tierra conecta tanque, neutro cuando aplique, pararrayos y sistema de tierra según el diseño de la red. Una conexión deficiente puede comprometer la protección y elevar tensiones de contacto.
4. Pruebas rutinarias

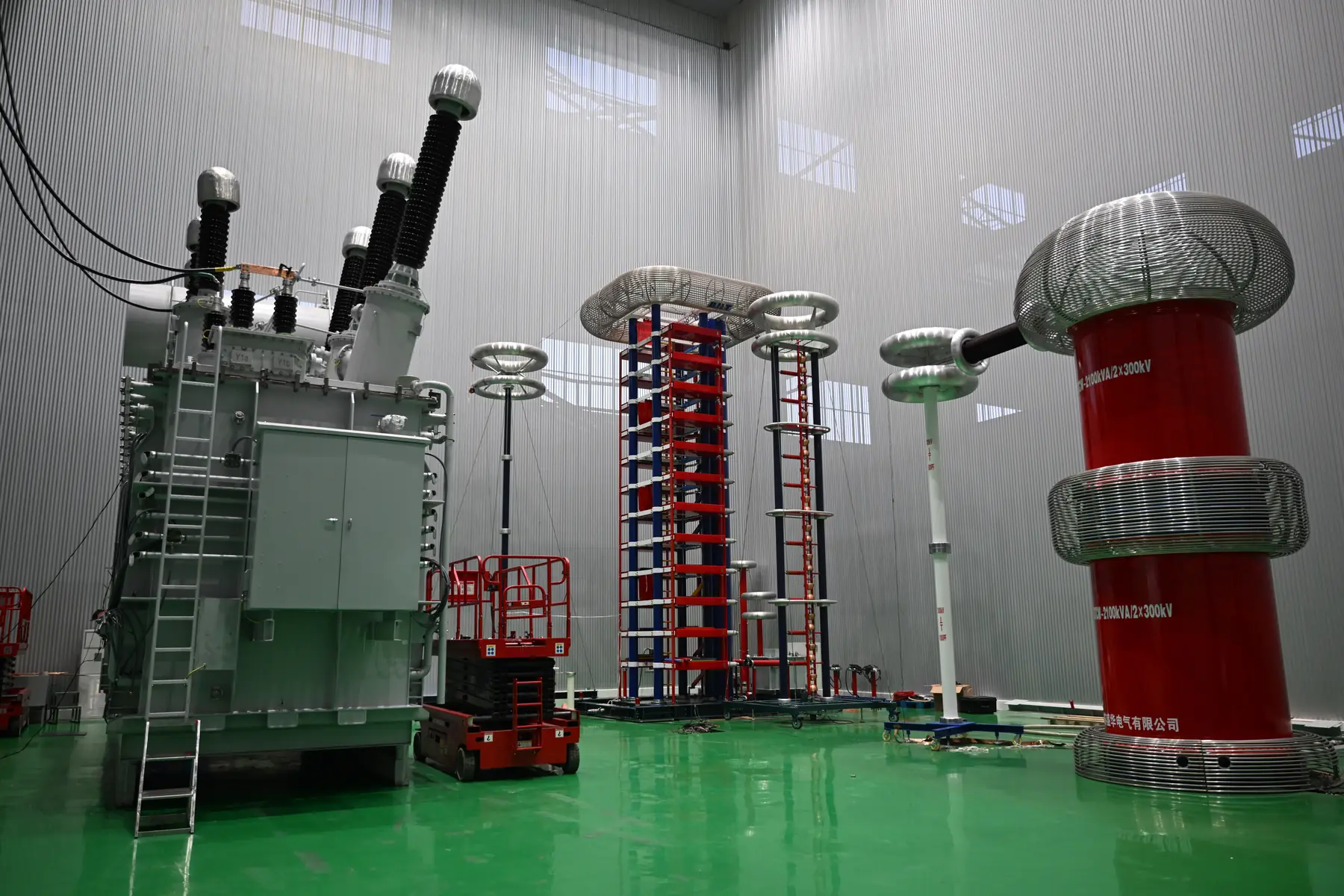

IEEE C57.12.90-2021 contempla métodos para resistencia de devanados, polaridad y relación de fases, relación de transformación, pérdidas en vacío, corriente de excitación, impedancia, pérdidas en carga y ensayos dieléctricos, entre otros.
El informe debe identificar el equipo y presentar resultados trazables a la placa y al pedido.

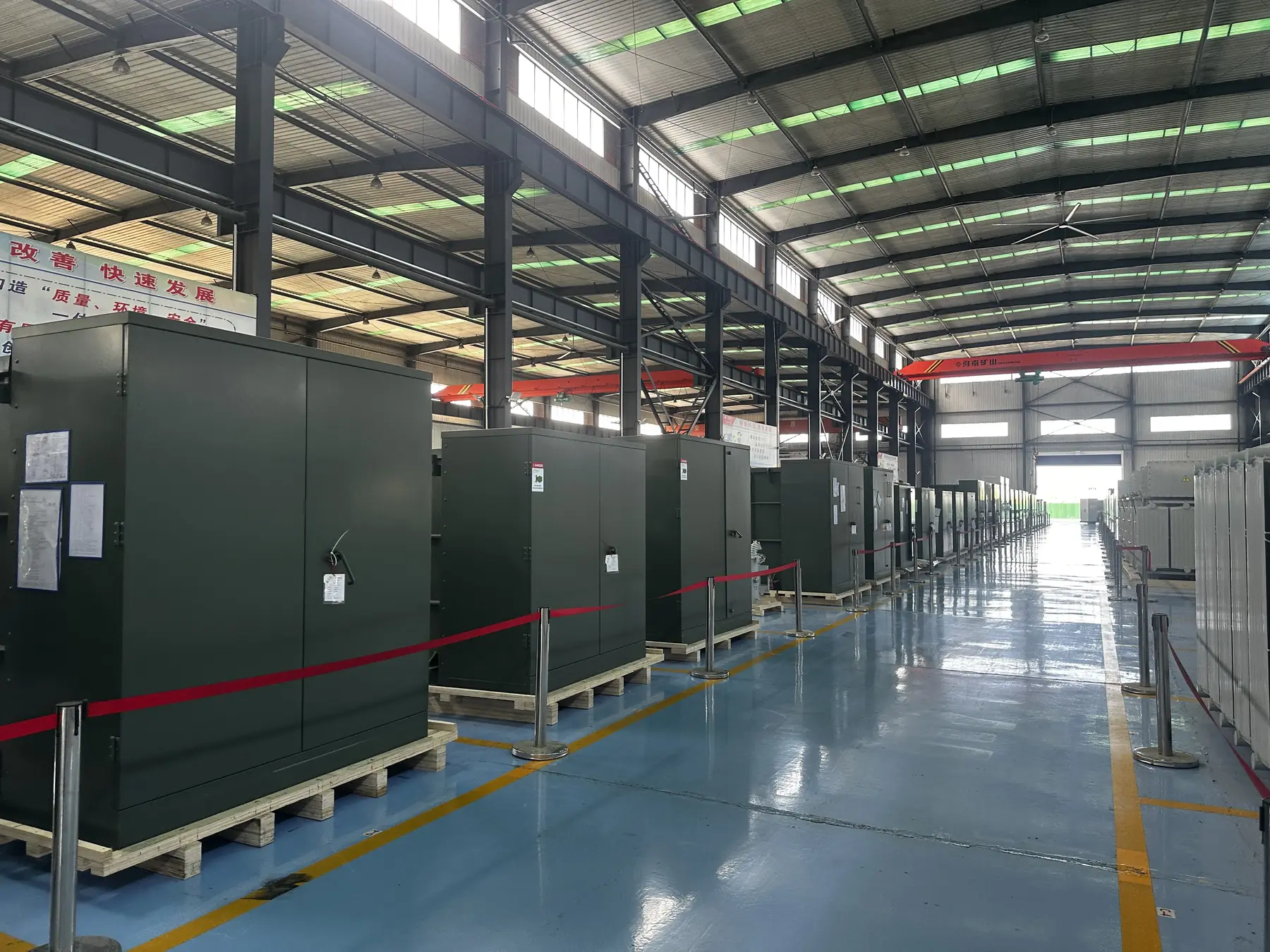

5. Documentos antes del despacho
El paquete técnico puede incluir plano general, placa, hoja de datos, lista de accesorios, informe de pruebas, fotografías, manual, packing list, garantía y certificados aplicables. La lista exacta depende del contrato y del mercado.

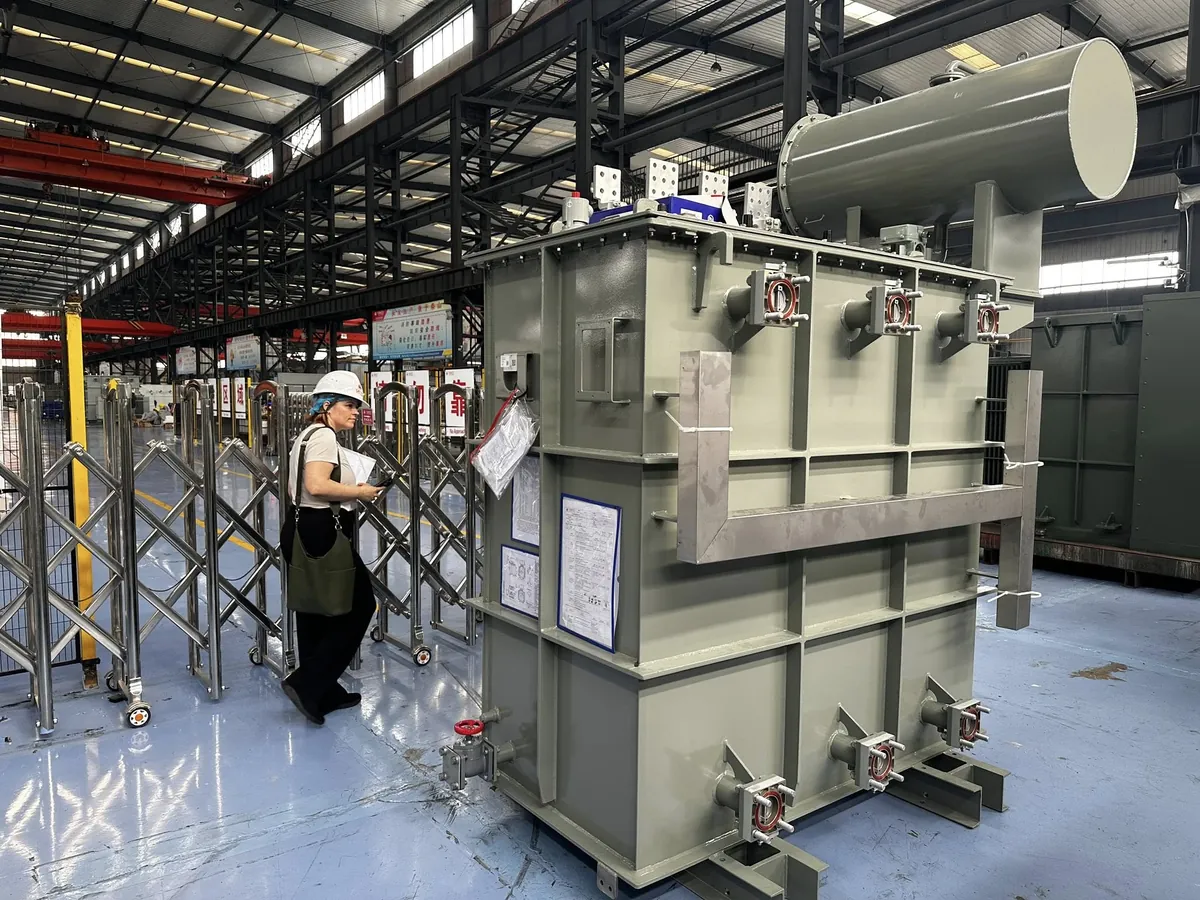

6. Cómo evaluar coherencia documental
Los valores de placa, plano, hoja de datos, informe de pruebas y oferta deben coincidir. Una desviación debe resolverse por escrito antes del despacho. La existencia de muchos documentos no reemplaza su consistencia técnica.
Evidencia técnica recomendada
| Elemento | Criterio técnico |
|---|---|
| Plano general | Montaje, terminales, dimensiones y accesorios |
| Placa | kVA, tensiones, fase, BIL, impedancia, taps |
| Informe rutinario | Relación, resistencia, pérdidas, impedancia, dieléctricos |
| Lista de accesorios | Pararrayos, fusibles, herrajes, indicadores |
| Fotos de producción | Identificación y estado antes de embalaje |
| Packing list | Bultos, pesos y accesorios |
| Garantía | Alcance, plazo, exclusiones y procedimiento |
Preguntas frecuentes
- ¿FAT significa que todas las pruebas son especiales?
- No. FAT es un proceso de aceptación y puede incluir pruebas rutinarias y pruebas adicionales acordadas.
- ¿Un certificado general garantiza que el modelo concreto cumple?
- No. Debe verificarse el alcance del certificado y su aplicabilidad al modelo, tensión, capacidad y mercado.
