Cómo leer la placa de un transformador tipo poste: kVA, tensiones, BIL, impedancia y taps
Lectura de placa para identificación, reemplazo, revisión de RFQ y comparación técnica.
Resumen técnico
La placa no es un simple identificador. Resume los parámetros que deben coincidir con la red, la carga, la protección y el montaje. Una lectura incompleta puede producir un reemplazo físicamente instalable pero eléctricamente incorrecto.
1. Capacidad nominal y número de fases
La potencia nominal se expresa en kVA. Debe leerse junto con el número de fases y la frecuencia. Dos unidades de 45 kVA pueden no ser intercambiables si una es monofásica a 60 Hz y la otra pertenece a una configuración trifásica o de 50 Hz.
2. Tensión primaria y secundaria
La tensión primaria debe interpretarse según la conexión de la red, especialmente en sistemas fase-fase y fase-tierra. La tensión secundaria debe coincidir con la carga y el esquema de neutro. No debe deducirse solo por el país o por el aspecto físico del equipo.
3. BIL e impedancia

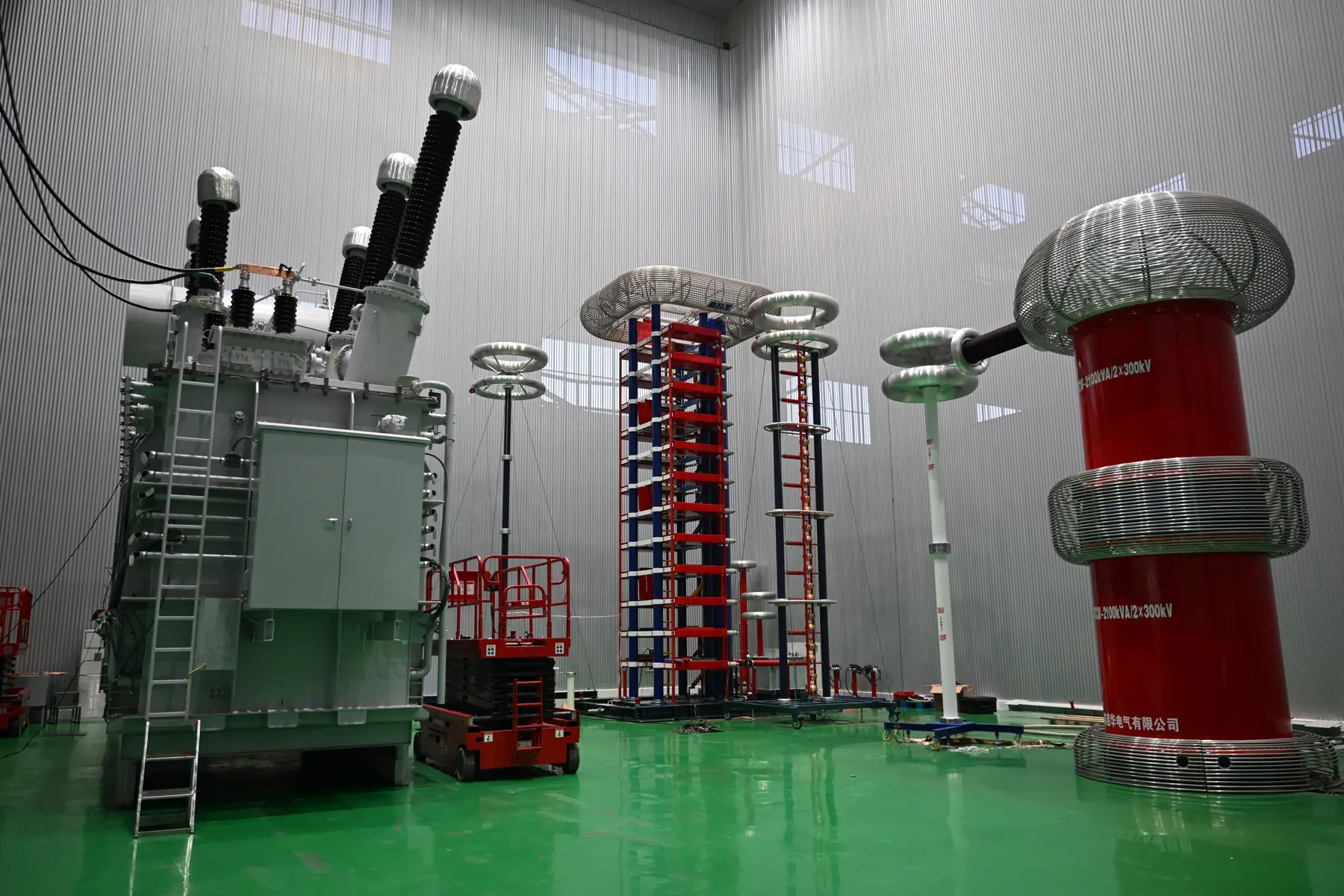

El BIL indica la capacidad de aislamiento frente a impulsos de sobretensión bajo las condiciones establecidas por el estándar aplicable. La impedancia influye en corriente de cortocircuito y regulación de tensión. Ambos valores deben coordinarse con la red y la protección.
4. Taps, polaridad y diagrama de conexión
Los taps permiten ajustar la relación de transformación dentro de un rango definido y normalmente se operan sin carga en muchos transformadores de distribución. La polaridad y el diagrama de conexión son especialmente importantes cuando el equipo forma parte de un banco o reemplaza una unidad existente.
5. Qué debe fotografiarse en un reemplazo

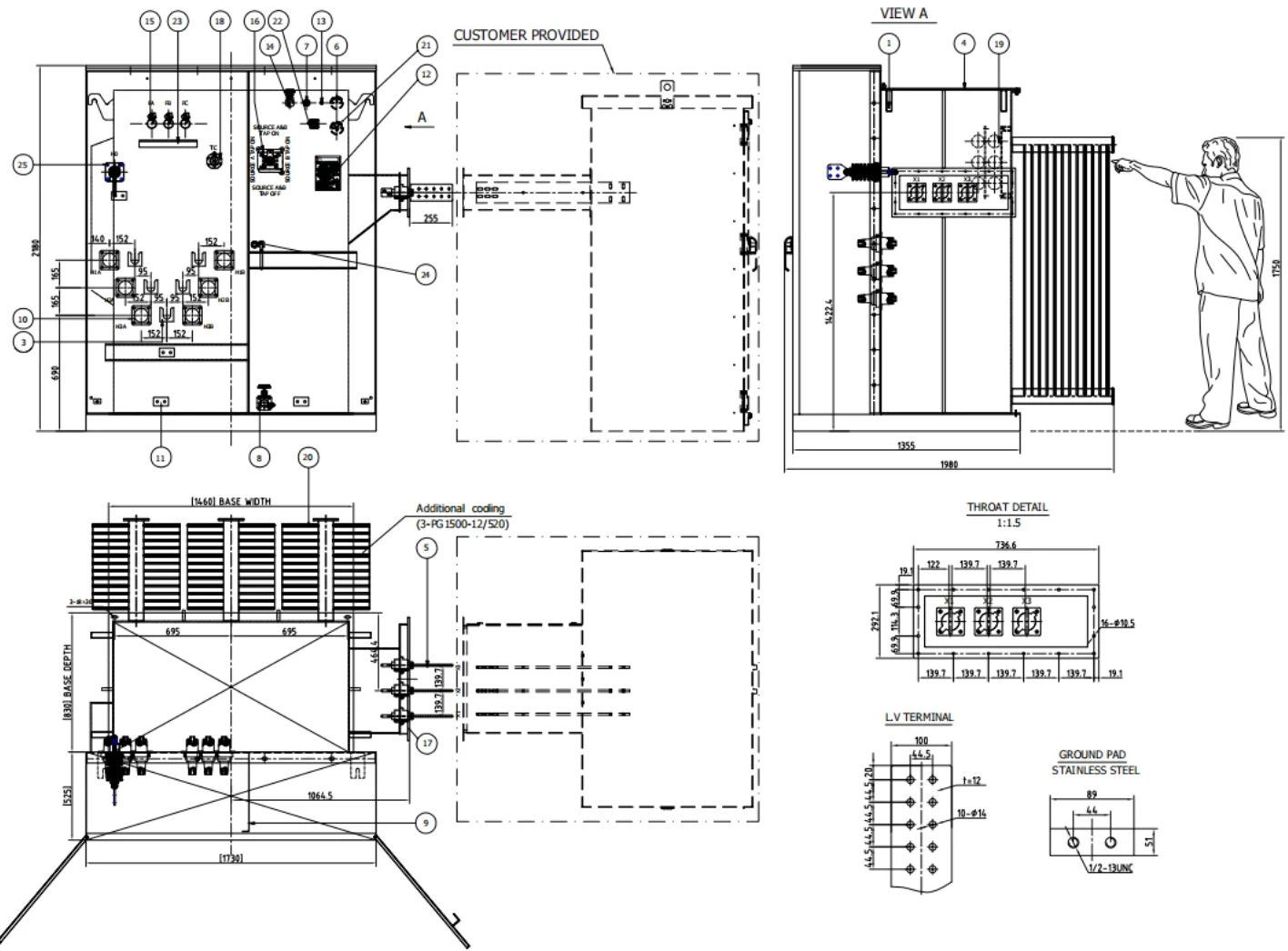

Se recomienda fotografiar la placa completa, los terminales de alta y baja tensión, los soportes, pararrayos, fusibles, puesta a tierra y la instalación general. Las dimensiones y el peso también deben verificarse cuando la compatibilidad mecánica es crítica.

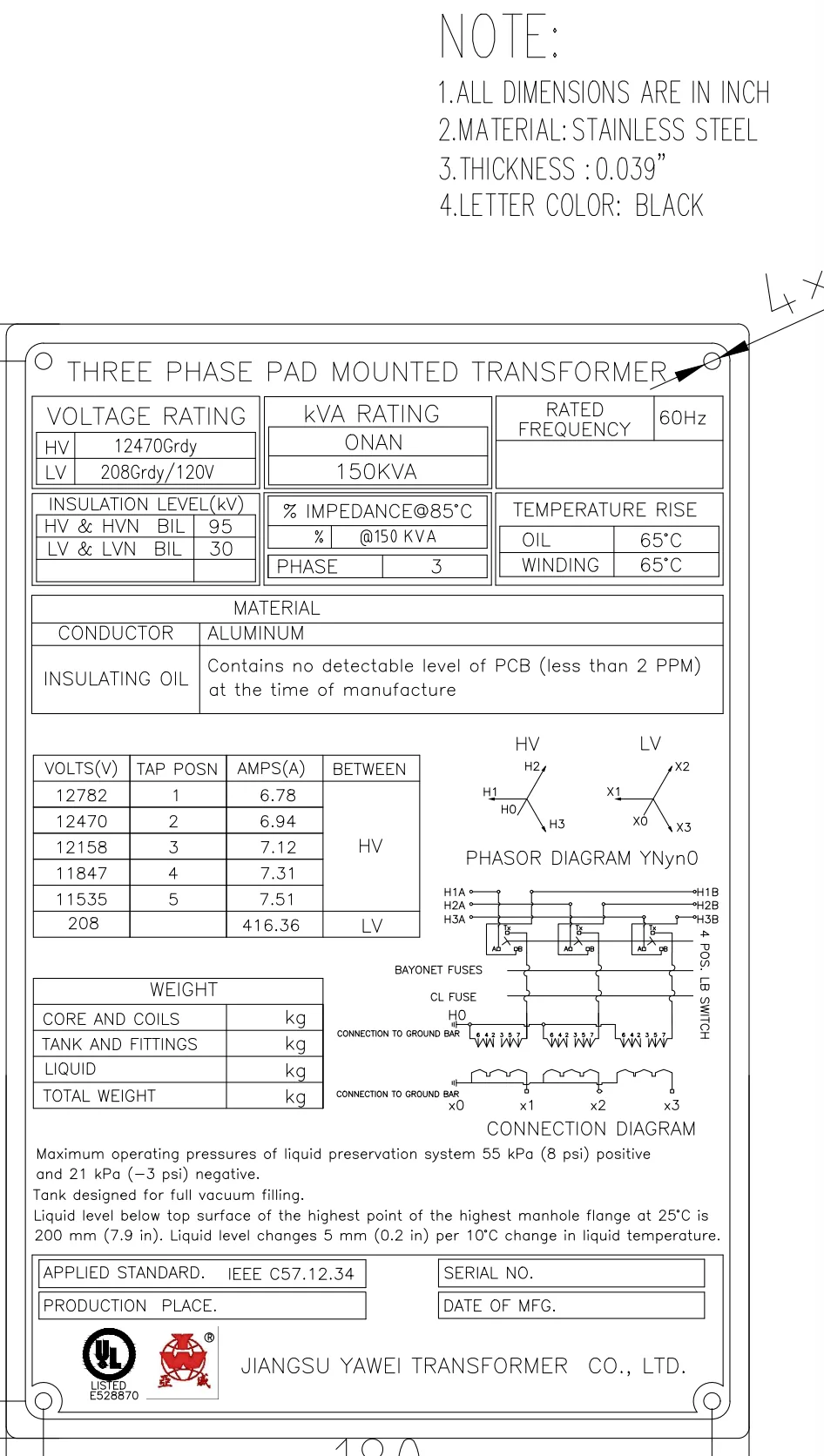

Campos de placa y función
| Elemento | Criterio técnico |
|---|---|
| kVA | Capacidad nominal |
| Fase / Hz | Topología y frecuencia |
| Primario / Secundario | Compatibilidad con red y carga |
| BIL | Nivel de aislamiento frente a impulsos |
| Impedancia | Corriente de falla y regulación |
| Taps | Ajuste de relación |
| Polaridad / conexión | Compatibilidad con banco o red |
| Peso / líquido | Montaje, izaje y logística |
Preguntas frecuentes
- ¿La foto de la placa basta para reemplazar el equipo?
- Es un punto de partida muy útil, pero también deben revisarse montaje, terminales, protección, carga y requisitos de la utility.
- ¿Por qué la impedancia importa en una unidad pequeña?
- Porque afecta la corriente de cortocircuito y la caída de tensión, además de la coordinación con fusibles y equipos aguas abajo.
Guía de compra relacionada
Esta página explica el fundamento técnico. Para convertir estos datos en una comparación de precio, selección de proveedor o solicitud de cotización, consulte: Transformador 45 kVA tipo poste: precio y reemplazo.
Serie técnica: transformadores tipo poste
- POSTE-HUB: Transformador de distribución tipo poste: guía técnica de configuración, capacidades y selección
- POSTE-003: Capacidades de transformadores tipo poste: selección de carga de 10 a 225 kVA
- POSTE-004: Transformador monofásico tipo poste: principio de funcionamiento, conexiones y aplicaciones
- POSTE-005: Transformador trifásico tipo poste vs banco de transformadores monofásicos
- POSTE-006: Protección, pruebas y documentos de un transformador tipo poste
Referencias técnicas
- IEEE C57.12.20-2023 — Standard for Overhead-Type Distribution Transformers 500 kVA and Smaller.
- IEEE C57.12.90-2021 — Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers.
- IEC 60076-1:2011 — Power Transformers, Part 1: General.
- La especificación de la utility local y los documentos contractuales prevalecen para cada proyecto.
