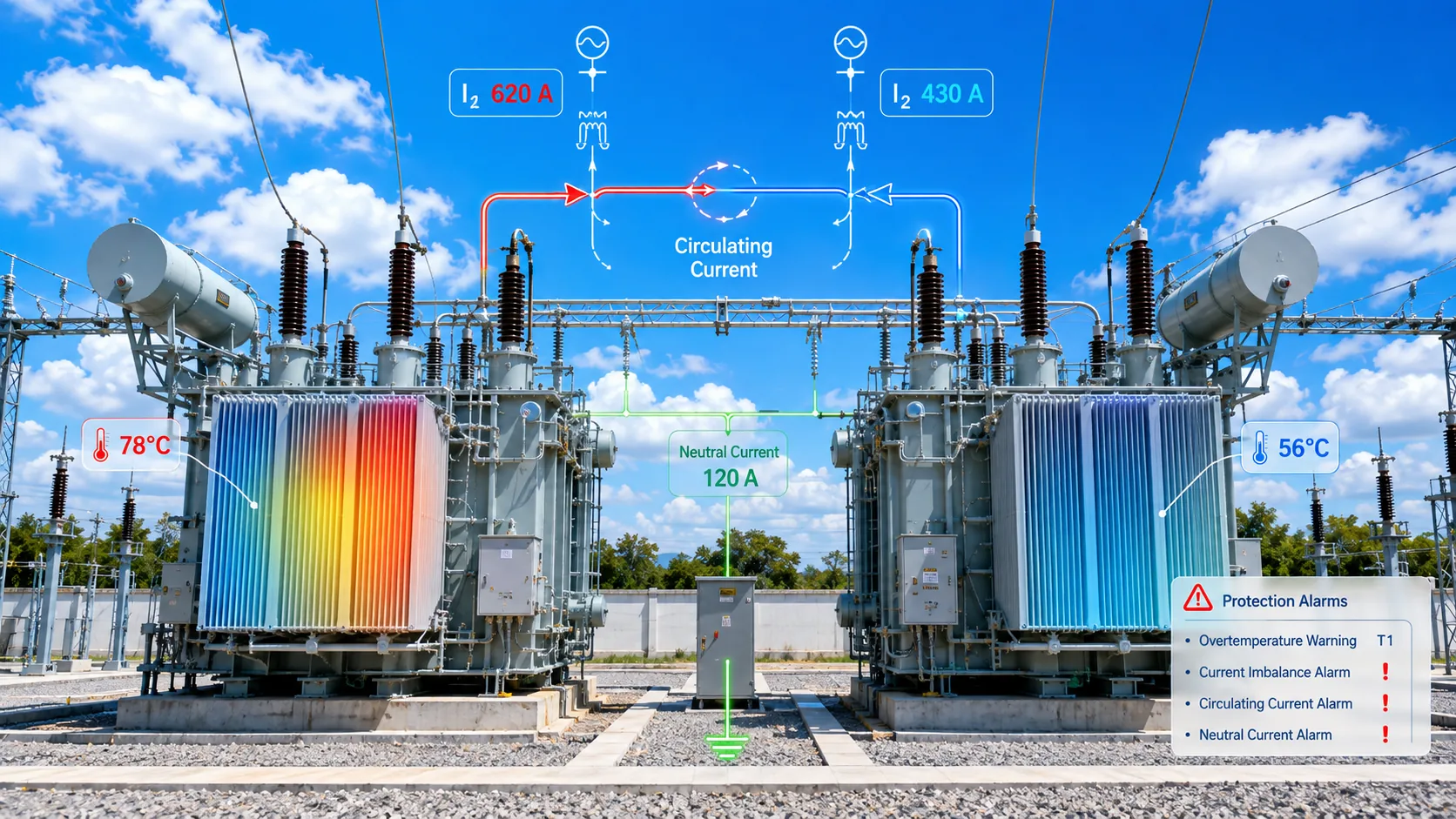

Diagnóstico de Transformadores en Paralelo: Corriente Desigual, Temperatura, Corriente Circulante, Neutro y Disparos
Paso 1 — demostrar que la diferencia es real
Comparar medidores/relaciones de TC, hora de medición, temperatura ambiente, condición de carga y precisión de sensores. Datos de momentos distintos pueden crear una comparación falsa.
Si la unidad más caliente también lleva más carga, la diferencia térmica puede ser primero un resultado del reparto y no una falla de refrigeración.
Paso 2 — revisar tomas y relación por corriente circulante
Comparar tomas reales, tensión primaria/secundaria y cualquier historial de cambios. Una diferencia importante de corriente con carga muy baja, o que cambie al modificar tomas, apunta a diferencia de tensión de fuente y corriente circulante.
Paso 3 — usar kVA y %Z para explicar el reparto desigual
Calcular el reparto esperado con kVA y %Z medidos/garantizados y compararlo con corriente/kVA reales. Si el comportamiento coincide con la tendencia prevista, la diferencia puede venir de los parámetros. Si es mucho mayor, continuar con tensión, fase, conexión, medición y condición del equipo.
Paso 4 — revisar desequilibrio de fases, neutro y secuencia cero
Comparar corrientes de fase y neutro. Un camino de secuencia cero diferente después del paralelo puede cambiar el comportamiento del neutro y de la protección de falla a tierra. Interpretarlo con el unifilar, puntos de tierra, ubicación de TC y desequilibrio de carga.
Paso 5 — colocar los eventos de protección en la línea temporal
Si ocurre al energizar o transferir, revisar inrush, transitorios de TC y lógica de maniobra/protección. Si ocurre con carga estable, concentrarse en fallas reales, desequilibrio, sobrecarga o puesta a tierra. Los reportes de evento y oscilografías valen más que “una vez disparó”.
Paso 6 — después entrar al transformador y la refrigeración
Una vez filtradas las causas de sistema, revisar ventiladores/bombas/radiadores, nivel/flujo de aceite, calentamiento de terminales, boquillas y condición de devanados/núcleo según corresponda. Esta secuencia no ignora fallas del equipo; evita confundir un reparto normal con un defecto de refrigeración.
Construir una línea base de operación en paralelo
Conservar placas, tomas, %Z, pruebas de relación/conexión, corrientes de fase, kW/kVA, tensión de barra, corriente de neutro, temperaturas, eventos de relé y estado de refrigeración del periodo inicial. Así, “una unidad siempre está más caliente” se convierte en una comparación de datos.
Lista de ejecución para compra e ingeniería
| Responsable | Información / acción principal |
|---|---|
| Operación | Datos simultáneos de carga/corriente/temperatura/neutro, eventos de relé y ambiente. |
| Ingeniería | Historial de tomas/relación, reparto esperado S/%Z, unifilar, caminos de tierra/TC y cronología de energización. |
| Proveedor / Servicio | Parámetros de fabricación/prueba y evidencia de condición/refrigeración después de revisar causas de sistema. |
Un transformador siempre estaba más caliente. ¿Por qué no culpamos primero a la refrigeración?
Preguntas frecuentes
¿Una unidad más caliente significa automáticamente falla de refrigeración?
No. Compare carga real, reparto por impedancia, corriente circulante, ambiente y medición antes de culpar a la refrigeración.
¿Corriente desigual significa siempre %Z diferente?
No. También pueden influir relación/tomas, carga desequilibrada, fase/conexión, medición y estado del equipo.
¿Qué datos históricos son más útiles?
Línea base FAT/entrega, %Z, relación/conexión, tomas, corrientes/temperaturas/neutro del primer paralelo y eventos de relé.
- Preguntas y respuestas sobre transformadores de potencia y protección — operación, paralelo, relación, grupo, impedancia e inrush
- Manual del Ingeniero Eléctrico, 4.ª ed. — conexión de sistema, impedancia y subestaciones
- Manual de Supervisión Técnica de Protección por Relés — inrush, diferencial y verificaciones de puesta en servicio
- Fundamentos de Sistemas Eléctricos de Potencia — neutro, puesta a tierra y redes de secuencia cero
Este artículo es una guía de ingeniería y compras. Las decisiones finales de paralelo, protección, puesta a tierra y maniobra deben seguir el unifilar del proyecto, normas aplicables, requisitos de la utility y procedimientos autorizados de ingeniería/commissioning.
