El desbalance trifásico es una de las condiciones operativas más dañinas — y más subestimadas — para los transformadores de distribución. En condiciones extremas puede multiplicar las pérdidas por 6, acortar la vida útil del aislamiento entre un 25% y un 50%, y generar costos operativos ocultos que superan ampliamente el ahorro inicial de un transformador de menor calidad. Esta guía explica los mecanismos físicos detrás de estos números y las medidas de mitigación disponibles desde la etapa de selección del equipo.
Nota de ingeniería: los valores y normas citados son referencias de selección y revisión. La aceptación final debe ajustarse a la especificación del proyecto, la norma IEC/IEEE aplicable, los requisitos de la empresa eléctrica local y el protocolo FAT aprobado.

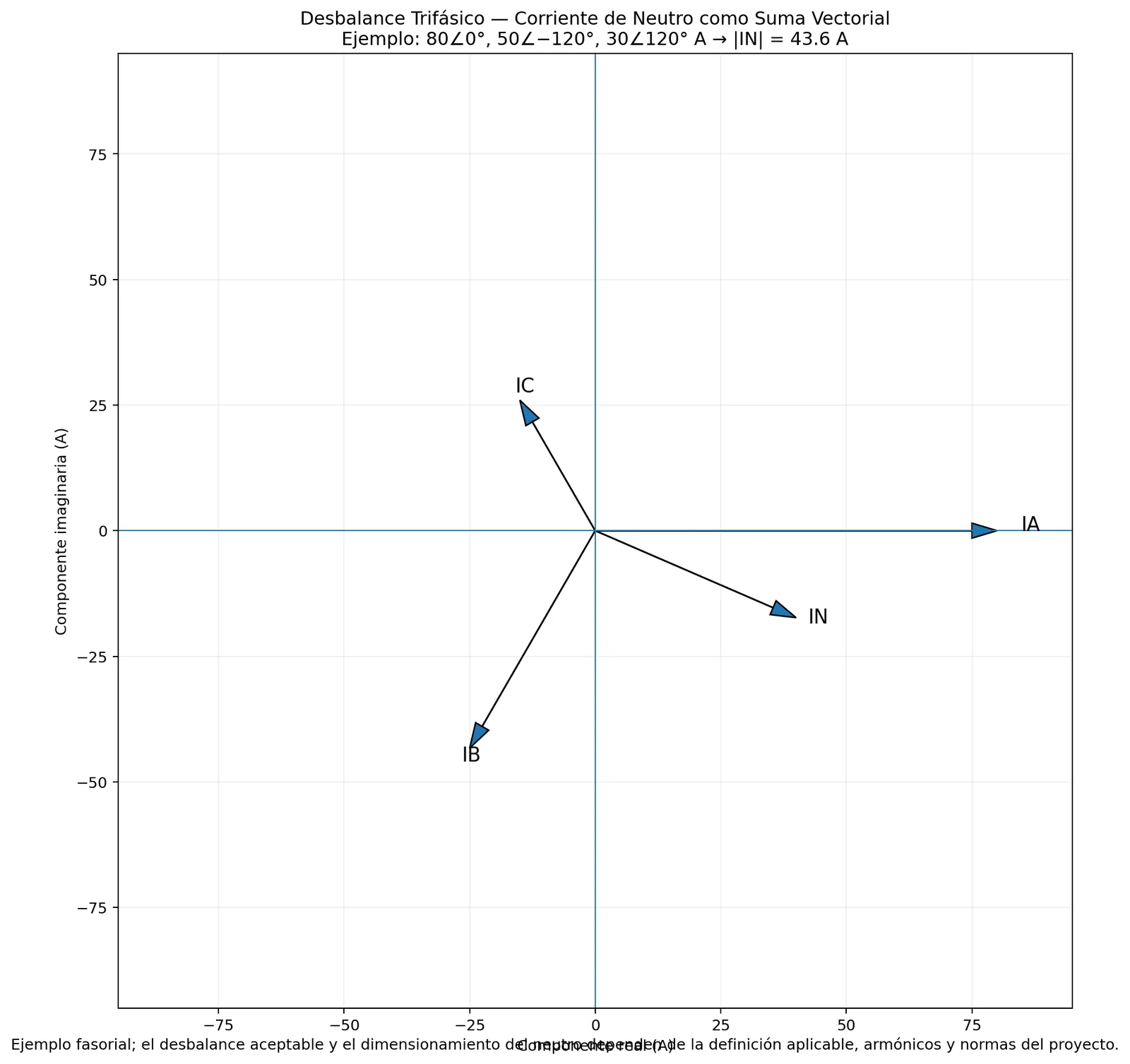

Un sistema trifásico está balanceado cuando las tres corrientes de fase tienen igual magnitud y están desfasadas exactamente 120° entre sí. El desbalance trifásico es cualquier desviación de esta condición ideal. Se cuantifica mediante el factor de desbalance de corriente (IEC 61000-4-30):
Desbalance (%) = (Isecuencia negativa / Isecuencia positiva) × 100
En la práctica, se considera aceptable un desbalance de corriente menor al 10%; entre 10% y 20% requiere atención; y por encima del 20% es una condición operativa dañina que debe corregirse.
El desbalance no es un defecto del transformador, sino una característica de la carga que este alimenta. Las causas más comunes en redes de distribución latinoamericanas son:
Este es el dato más impactante y mejor documentado sobre el desbalance trifásico. Las pérdidas en los devanados de un transformador (pérdidas en el cobre) son proporcionales al cuadrado de la corriente (I²R). En condiciones de desbalance severo:
Este multiplicador de 6× no es una exageración: proviene del análisis de sistemas de distribución reales documentado en estudios de optimización de pérdidas en redes de distribución. En condiciones más moderadas, un desbalance del 30% puede incrementar las pérdidas totales entre un 20% y un 30%.
| Nivel de desbalance | Distribución de corriente (A-B-C) | Aumento de pérdidas vs balance | Impacto en vida útil estimada |
|---|---|---|---|
| Balanceado (0%) | 33% – 33% – 33% | 0% (referencia) | 100% (vida nominal) |
| Leve (10%) | 37% – 33% – 30% | +3% a +5% | ~95% |
| Moderado (20%) | 40% – 33% – 27% | +10% a +15% | ~85% |
| Severo (30%) | 43% – 33% – 23% | +20% a +30% | ~70% |
| Crítico (50%) | 50% – 33% – 17% | +60% a +100% | ~50% o menos |
| Extremo (monofásico) | 100% – 0% – 0% | Hasta +500% (6×) | Falla inminente en semanas o meses |
En un transformador con conexión Yyn0, las corrientes de secuencia cero generadas por el desbalance no encuentran un camino de retorno en el primario. Esto fuerza al flujo magnético de secuencia cero a cerrarse a través del tanque y del aire (alta reluctancia), provocando un desplazamiento del punto neutro. La consecuencia es que las tensiones de fase dejan de ser iguales: una fase puede subir un 10-15% y otras bajar en la misma proporción.
Las cargas conectadas a la fase con tensión elevada reciben un voltaje superior al nominal, lo que reduce su vida útil; las cargas en la fase con tensión deprimida pueden experimentar mal funcionamiento (motores que no arrancan, equipos electrónicos que se reinician).
Las corrientes de secuencia negativa (que giran en sentido contrario al campo magnético principal) inducen corrientes de doble frecuencia en el núcleo, el tanque y los herrajes metálicos. Este calentamiento adicional no se distribuye uniformemente: se concentra en puntos específicos (esquinas del núcleo, pernos de sujeción, paredes del tanque) donde puede degradar el aislamiento local sin ser detectado por los sensores de temperatura estándar (que miden la temperatura del aceite en la parte superior, no el punto caliente del devanado).
La regla de Arrhenius, ampliamente aceptada en la ingeniería de transformadores, establece que la tasa de envejecimiento del aislamiento celulósico se duplica aproximadamente por cada 8-10°C de aumento en la temperatura del punto más caliente. Si una fase opera consistentemente a 15°C por encima de las otras dos debido al desbalance, su aislamiento envejecerá al doble de velocidad, convirtiéndose en el punto de falla prematura del transformador varios años antes de lo previsto.
La mitigación del desbalance comienza en la etapa de selección del transformador, no solo en la operación:
El desbalance trifásico es un multiplicador silencioso del costo total de propiedad (TCO). Un ejemplo numérico ayuda a dimensionar su impacto:
| Parámetro | Operación balanceada | Desbalance 30% crónico |
|---|---|---|
| Potencia nominal | 500 kVA | 500 kVA |
| Pérdidas en carga (nominales) | 3 500 W | 3 500 W × 1.25 = 4 375 W |
| Energía perdida anual (factor carga 0.5) | 15 330 kWh | 19 163 kWh |
| Costo anual de pérdidas (0.12 USD/kWh) | 1 840 USD | 2 300 USD |
| Sobrecosto acumulado en 20 años | — | 9 200 USD adicionales |
| Vida útil estimada | 30 años | 20 años (reducción ~33%) |
| Costo de reemplazo anticipado | — | ~12 000 USD (equipo + instalación) |
| Costo total del desbalance | — | ~21 200 USD |
En este ejemplo conservador, un desbalance del 30% mantenido durante la vida del transformador añade más de 21 000 USD de costo operativo — aproximadamente el 80% del costo de adquisición de un transformador nuevo de 500 kVA. La moraleja para el comprador es clara: invertir en un transformador bien diseñado para tolerar desbalance (Dyn11, neutro dimensionado, monitoreo) tiene un retorno varias veces superior al sobrecosto inicial.
