Guía de protección y puesta a tierra de transformadores pad-mounted: cómo Lucas revisó el fusible Bayonet, el fusible ELSP, el pararrayos y la puesta a tierra X0 antes de la RFQ
Esta versión 100174-A es una muestra estricta: mantiene el orden lógico del artículo inglés fuente, traduce los encabezados, párrafos, tabla, imagen, FAQ y CTA en la misma secuencia, y deja cualquier mejora SEO/RFQ como soporte técnico sin alterar la estructura principal.
1. La RFQ de Lucas comenzó con preguntas sobre protección y puesta a tierra
Lucas Bennett, un contratista eléctrico experimentado y gerente de coordinación con la utility, supervisaba la infraestructura de distribución eléctrica de un nuevo parque comercial de industria ligera. Su proyecto ya había confirmado la necesidad esencial de un transformador pad-mounted exterior para reducir la tensión de la red y alimentar varios edificios de inquilinos, cargas de motores, sistemas HVAC y equipos auxiliares.
Sin embargo, cuando Lucas presentó sus planos eléctricos preliminares a la compañía eléctrica local para revisión, la respuesta no fue una aprobación inmediata. En cambio, los ingenieros de la utility devolvieron una lista de preguntas urgentes sobre los requisitos específicos de protección del transformador pad-mounted y de puesta a tierra del transformador pad-mounted.
Si la protección y la puesta a tierra no se confirman antes de la RFQ, el transformador puede enfrentar graves problemas de aprobación, instalación o puesta en servicio, incluso cuando el kVA y la tensión básicos parezcan completamente correctos. Lucas se dio cuenta de que omitir estos detalles en la fase de cotización podía provocar un retraso catastrófico más adelante.
2. Por qué la configuración de protección importa en los proyectos de transformadores pad-mounted
Un transformador pad-mounted funciona como el punto crítico de unión entre la red de alta tensión de la utility y la instalación comercial de baja tensión. Debido a que se ubica en esta frontera, la configuración de protección no es simplemente una mejora opcional; es el mecanismo de defensa fundamental que protege tanto el sistema de la utility como los equipos del cliente.
La coordinación de protección garantiza que, ante una falla eléctrica, el fusible o interruptor correcto opere en el momento correcto, aislando el problema sin desconectar toda la red regional. Esto requiere una selección cuidadosa de fusibles internos y dispositivos de mitigación de sobretensiones. Un transformador pad-mounted sin un plan de protección verificado es, en esencia, un paquete de ingeniería incompleto.
Lucas sabía que debía identificar con precisión los componentes de protección exigidos por el diseño eléctrico aprobado antes de poder confiar en cualquier cotización de un fabricante.
3. Fusible Bayonet: qué deben confirmar los compradores antes de la cotización
Uno de los dispositivos de protección contra sobrecorriente más comunes y esenciales en un transformador lleno de aceite es el fusible Bayonet. Diseñado para proteger el equipo frente a fallas secundarias y sobrecargas excesivas, el fusible Bayonet está sumergido en el fluido dieléctrico y puede reemplazarse externamente mediante pértiga aislada por personal calificado.
Cuando Lucas revisó las notas de su proyecto, vio que la utility exigía una curva de fusión y un dimensionamiento específicos para el fusible Bayonet, de modo que coordinara correctamente con los interruptores de alimentador aguas arriba. Si el fusible Bayonet se dimensiona incorrectamente, puede dispararse prematuramente durante arranques normales de motores dentro del parque o, peor aún, no interrumpir una falla peligrosa.
Los compradores deben confirmar la corriente nominal requerida del fusible, el tipo de elemento —por ejemplo, de doble detección, de detección de falla o de detección de sobrecarga— y la disposición física del portafusible Bayonet dentro del compartimiento primario. Lucas se aseguró de documentar estos requisitos específicos de la utility antes de redactar su RFQ.
4. Fusible limitador de corriente ELSP: cuándo puede requerirse protección adicional contra fallas
Aunque el fusible Bayonet es excelente para manejar fallas secundarias y sobrecargas estándar, tiene limitaciones cuando se enfrenta a fallas primarias masivas y de alta energía. Aquí es donde el fusible ELSP —un tipo de fusible limitador de corriente de respaldo— se vuelve crítico.
El fusible limitador de corriente ELSP normalmente se instala en serie con el fusible Bayonet. Opera únicamente bajo condiciones severas de falla interna del transformador. Al limitar la corriente pico de falla y despejar rápidamente el circuito en menos de medio ciclo, el fusible ELSP evita una falla catastrófica del equipo.
Lucas revisó los datos de corriente de falla de la utility. La red regional tenía una corriente de falla disponible elevada que superaba la capacidad de interrupción de los fusibles de expulsión estándar. Por lo tanto, confirmar la inclusión de un fusible ELSP interno junto con el fusible Bayonet fue un punto no negociable en su checklist de cotización.
Advertencia de seguridad: operación eléctrica
El diseño final de protección y puesta a tierra depende de los requisitos de la utility, los códigos locales, los documentos de diseño aprobados y la revisión de ingeniería calificada. La operación eléctrica, el reemplazo de fusibles y el mantenimiento deben ser realizados únicamente por personal capacitado y calificado, utilizando el EPP adecuado y pértigas aisladas cuando sea necesario.
5. Pararrayos y BIL: protección contra esfuerzos de tensión
La protección contra sobrecorriente se encarga del exceso de amperaje, pero ¿qué ocurre con el exceso de tensión? Los transformadores pad-mounted están expuestos de forma rutinaria a picos de tensión causados por descargas de rayo en líneas aéreas de alimentación o por sobretensiones transitorias de maniobra en operaciones de la utility. Para mitigar este riesgo, se instala un pararrayos para desviar el exceso de tensión a tierra.
Un pararrayos actúa como una válvula de alivio de presión de tensión de alta velocidad. Bajo tensión normal de operación, se comporta como un aislante. Cuando llega una sobretensión de alta tensión, el pararrayos se vuelve conductor de forma instantánea, limita el pico de tensión y deriva la energía excesiva directamente a tierra, protegiendo así los devanados del transformador y el sistema de aislamiento.
Lucas también tuvo que verificar el BIL del transformador —Basic Impulse Level, o nivel básico de impulso—. El BIL representa la tensión transitoria pico que el aislamiento interno del transformador puede soportar sin fallar. La capacidad nominal del pararrayos y el BIL del transformador deben coordinarse cuidadosamente en un proceso conocido como coordinación de aislamiento.
6. Puesta a tierra X0, conexión del neutro y barra de tierra
Una vez abordadas la protección contra sobrecorriente y la protección contra sobretensión, Lucas centró su atención en la puesta a tierra. Un camino de puesta a tierra sólido y de baja resistencia es vital para la seguridad del personal y para el correcto funcionamiento de relés de protección y fusibles.
En un secundario típico conectado en estrella —por ejemplo, 480Y/277V—, el punto neutro central se lleva a un terminal específico designado como terminal X0. La puesta a tierra X0 consiste en conectar de forma segura este punto neutro a la tierra física. Esto estabiliza las tensiones fase-neutro y proporciona un camino definido para que las corrientes de falla retornen, permitiendo que los dispositivos de protección operen correctamente.
Además, el transformador debe incluir una barra de tierra robusta y terminales externos de puesta a tierra. La barra de tierra y las placas de tierra ayudan a garantizar que el tanque del transformador y los compartimientos estén correctamente unidos a tierra. Esto es importante para la seguridad del personal, la inspección de la utility y el acceso de mantenimiento. Lucas se aseguró de que la disposición de la barra de tierra coincidiera con los planos de instalación y con el plan de puesta a tierra del contratista.

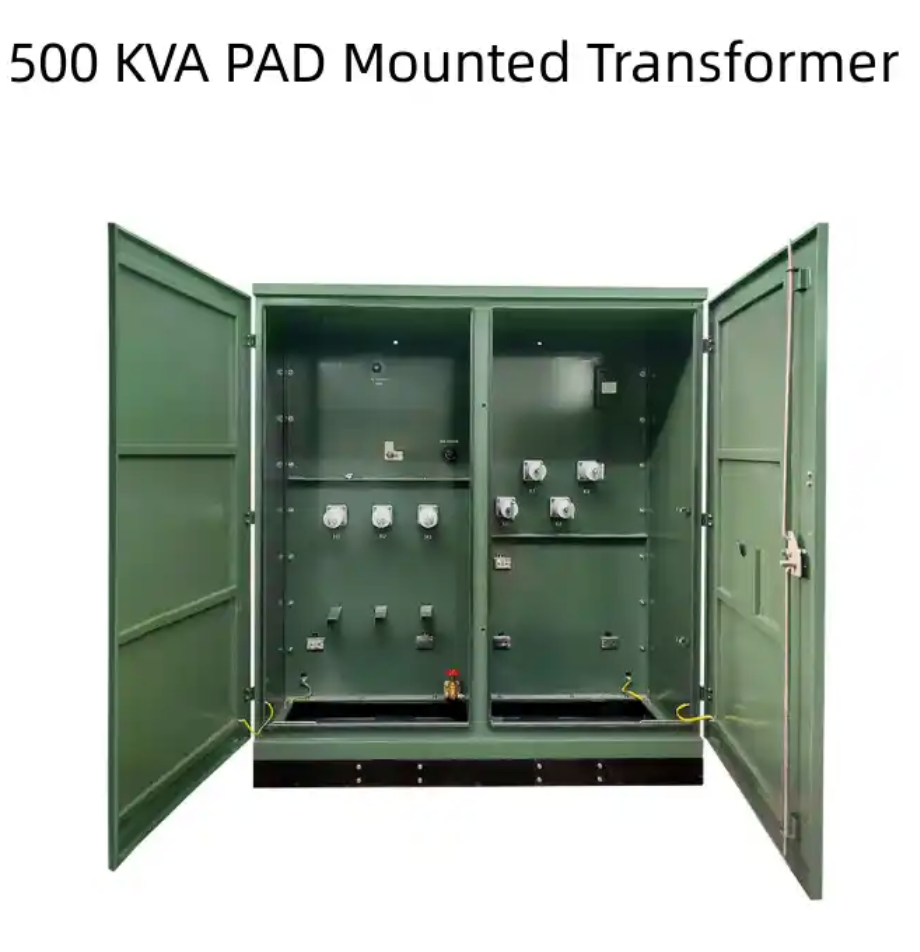

7. Compartimientos primario y secundario: donde la protección y la puesta a tierra se vuelven visibles
Un transformador pad-mounted se divide en compartimientos específicos. El compartimiento primario aloja las conexiones de alta tensión, los portafusibles Bayonet, las manijas de maniobra y los pararrayos. El compartimiento secundario aloja los terminales tipo pala de baja tensión, la boquilla X0 y las conexiones de la barra de tierra.
Lucas sabía que la disposición física dentro de estos compartimientos determinaba la dirección de entrada de cables y el radio de curvatura requerido para los pesados cables de la utility. Si la barra de tierra interna está ubicada incorrectamente, o si los pararrayos bloquean el acceso a los interruptores load-break, el equipo de instalación podría enfrentar retrasos en sitio.
8. Por qué Lucas inició la comunicación antes de que el siguiente proyecto se volviera urgente
Muchos compradores esperan hasta que la base de concreto está vaciada y el sitio está listo antes de comenzar a buscar un transformador. Lucas sabía que este era un enfoque peligroso. Como un transformador pad-mounted requiere una revisión de ingeniería profunda —especialmente en lo relativo a la coordinación de protección y al cumplimiento de la utility—, esperar demasiado comprime el cronograma y aumenta el riesgo de errores.
Lucas recomienda a gerentes eléctricos, contratistas, equipos EPC y propietarios de proyectos de distribución establecer un canal de comunicación temprano con TransformerGrid antes de que el transformador se vuelva urgente. Cualquier trabajo relacionado con transformadores puede conversarse primero: planos, fotos de placa de datos, tensión, puesta a tierra, fusibles, gabinete, entrada de cables, envío, inspección y expansión futura.
9. Qué envió Lucas antes de solicitar una cotización
Para asegurar una cotización precisa y técnicamente correcta, Lucas preparó un paquete completo. No se limitó a enviar un correo de una línea pidiendo “el precio de un transformador de 1000 kVA”.
Adjuntó el diagrama unifilar aprobado por la firma de ingeniería. Proporcionó el documento de requisitos de la utility que detallaba la corriente de falla disponible específica y los valores de BIL necesarios. Indicó claramente la inclusión requerida de un fusible ELSP para complementar el conjunto estándar de fusibles Bayonet. Finalmente, marcó la disposición exacta de puesta a tierra especificada por el ingeniero eléctrico, incluido el punto de puesta a tierra X0 y las placas externas de tierra.
10. Checklist de RFQ para revisar la protección y la puesta a tierra de un transformador pad-mounted
Con base en su experiencia gestionando revisiones estrictas de cumplimiento de utility, Lucas compiló este checklist obligatorio de 21 puntos para organizar los requisitos de RFQ de cualquier futuro proyecto de transformador pad-mounted:
| N.º | Elemento de especificación de RFQ |
|---|---|
| 1 | Diagrama unifilar |
| 2 | País del proyecto |
| 3 | Requisitos de la utility |
| 4 | kVA esperado |
| 5 | Tensión primaria |
| 6 | Tensión secundaria |
| 7 | Fase |
| 8 | Frecuencia |
| 9 | Loop feed o radial feed |
| 10 | Datos de corriente de falla, si están disponibles |
| 11 | Impedancia |
| 12 | BIL |
| 13 | Fusible Bayonet |
| 14 | Fusible ELSP |
| 15 | Pararrayos |
| 16 | Puesta a tierra X0 |
| 17 | Barra de tierra |
| 18 | Terminales de puesta a tierra |
| 19 | Dirección de entrada de cables |
| 20 | Documentos de prueba |
| 21 | Cronograma de entrega |
11. Cómo TransformerGrid ayuda a revisar los requisitos de protección del lado del transformador
TransformerGrid trabaja como socio de comunicación técnica antes de la cotización. Cuando los compradores envían sus diagramas unifilares o sus hojas de especificación de la utility, nuestro equipo de ingeniería revisa minuciosamente los requisitos de protección y puesta a tierra. Verificamos que la configuración solicitada de fusible Bayonet y fusible limitador de corriente ELSP tenga sentido para la corriente de falla disponible. Comprobamos si los pararrayos y los valores de BIL están alineados. Revisamos la puesta a tierra X0 y la disposición de la barra de tierra para identificar posibles conflictos antes de la producción.
La comunicación técnica temprana y la revisión de cotización son gratuitas. Sin tarifa de consultoría. Sin costos ocultos. Sin presión para comprar. El propósito es ayudar a los compradores a ganar tiempo de comunicación, tiempo de revisión de producción, tiempo de fabricación y tiempo de planificación de entrega para el siguiente proyecto. Al identificar desde temprano detalles faltantes de pararrayos, fusibles, BIL o puesta a tierra, tanto el comprador como la fábrica pueden reducir riesgos innecesarios del proyecto.
12. Conclusión
La protección y la puesta a tierra de un transformador pad-mounted son componentes altamente técnicos que determinan la seguridad, el cumplimiento y la funcionalidad de todo un proyecto de distribución eléctrica. Como demostró Lucas, comprender las funciones del fusible Bayonet, el fusible ELSP, el pararrayos y una puesta a tierra X0 robusta evita errores costosos.
Al realizar una revisión de ingeniería antes de la cotización, los contratistas eléctricos y los gerentes de proyecto pueden asegurar un transformador que encaje perfectamente dentro de la arquitectura de red local, garantizando una entrega de energía confiable sin retrasos inesperados de instalación.
13. Preguntas frecuentes
1. ¿Qué es un fusible Bayonet en un transformador pad-mounted?
2. ¿Qué es un fusible ELSP y cuándo se requiere?
3. ¿Por qué es importante el pararrayos?
4. ¿Qué significa BIL en la protección de transformadores?
5. ¿Qué es la puesta a tierra X0?
6. ¿Por qué deben revisarse la barra de tierra y los terminales de puesta a tierra?
7. ¿Cuál es la diferencia entre los compartimientos primario y secundario?
8. ¿Por qué deben confirmarse la protección y la puesta a tierra antes de la RFQ?
9. ¿Puede TransformerGrid ayudar a revisar la protección y la puesta a tierra antes de la cotización?
