Documentos de prueba e inspección de fábrica de transformadores pad-mounted: cómo Elena verificó la calidad antes del embarque
Elena verificó la calidad antes del embarque porque una unidad correcta en apariencia puede fallar en inspección, documentación o aceptación si los reportes no coinciden con la RFQ.
1. La revisión de calidad de Elena comenzó antes del embarque
Elena no esperó a que el transformador llegara a la obra. Pidió documentos, reportes de prueba, fotos, placa de datos y confirmación de accesorios antes de autorizar el envío.
2. Por qué los documentos de prueba importan para los compradores
Los documentos de prueba conectan la orden de compra con la unidad fabricada. Sin ellos, el comprador no puede verificar pérdidas, impedancia, grupo vectorial, aislamiento ni conformidad básica.
3. Pruebas rutinarias, de tipo y especiales
Elena tuvo que entender la diferencia entre pruebas rutinarias aplicadas a cada unidad, pruebas de tipo que verifican diseño y pruebas especiales solicitadas por el comprador, utility o consultor.
4. Pruebas rutinarias
Las pruebas rutinarias pueden incluir relación de tensión, resistencia de devanados, grupo vectorial, pérdidas en vacío, pérdidas con carga, impedancia, resistencia de aislamiento, prueba aplicada, prueba inducida y revisión de fugas.

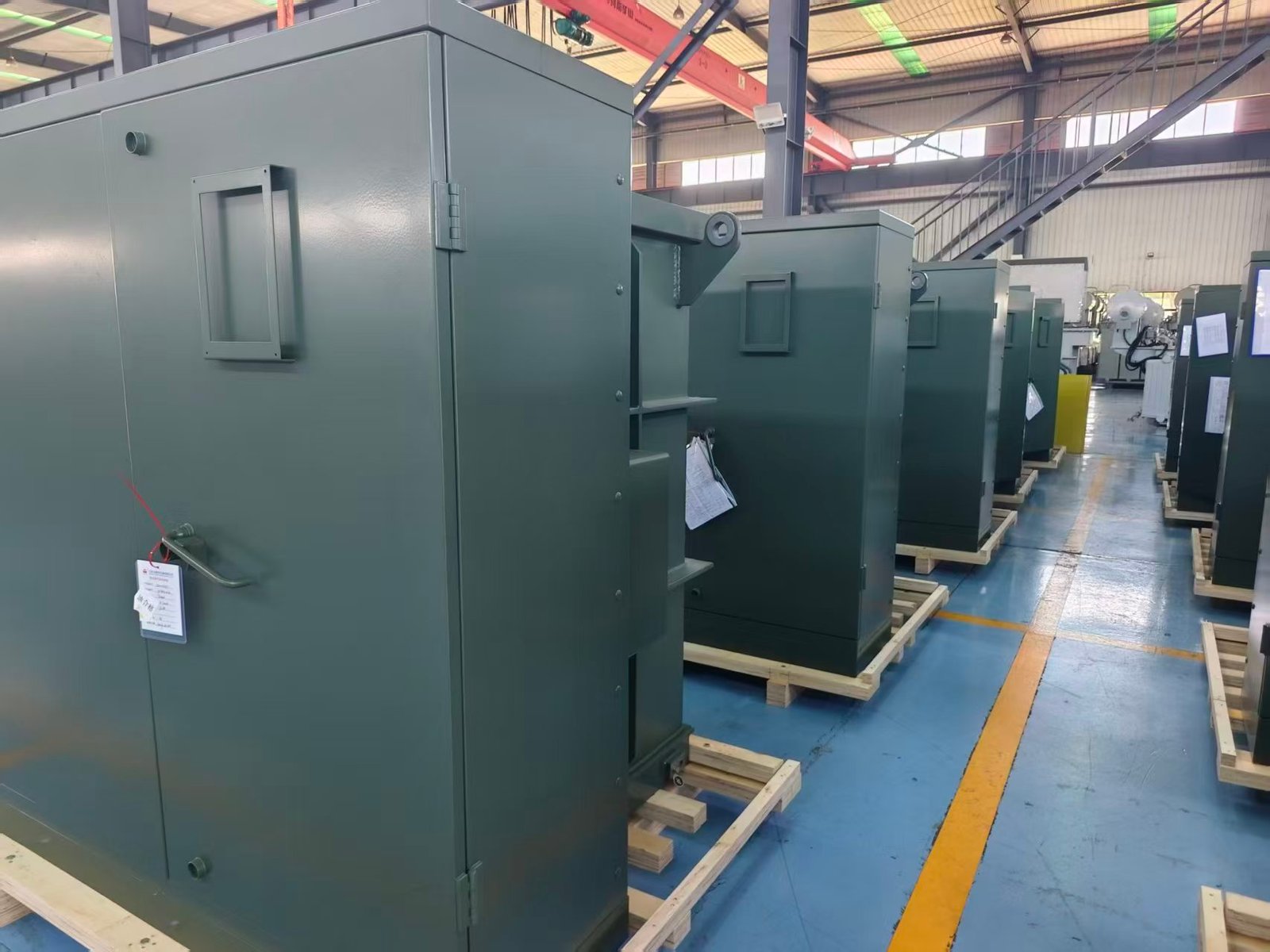

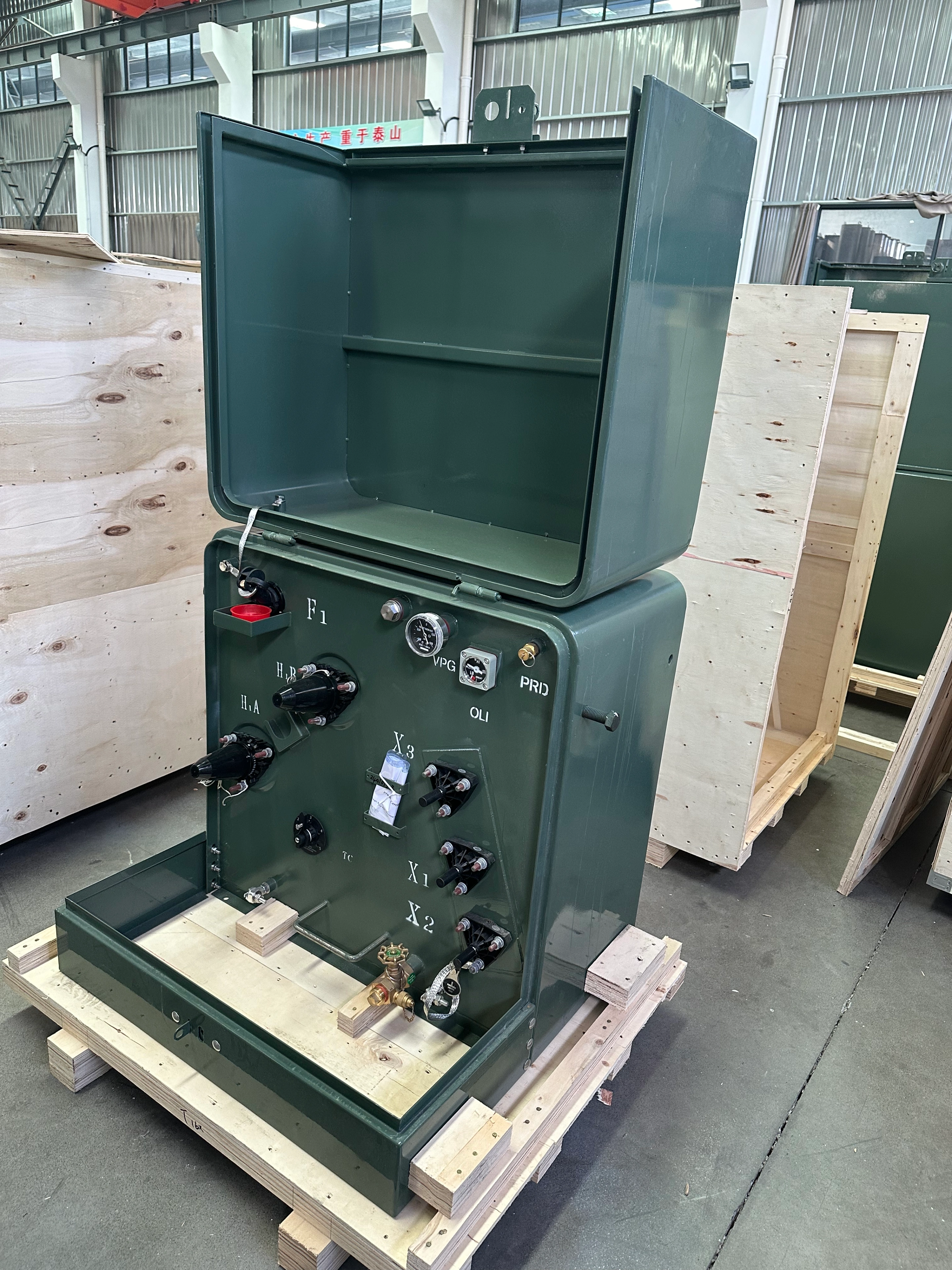

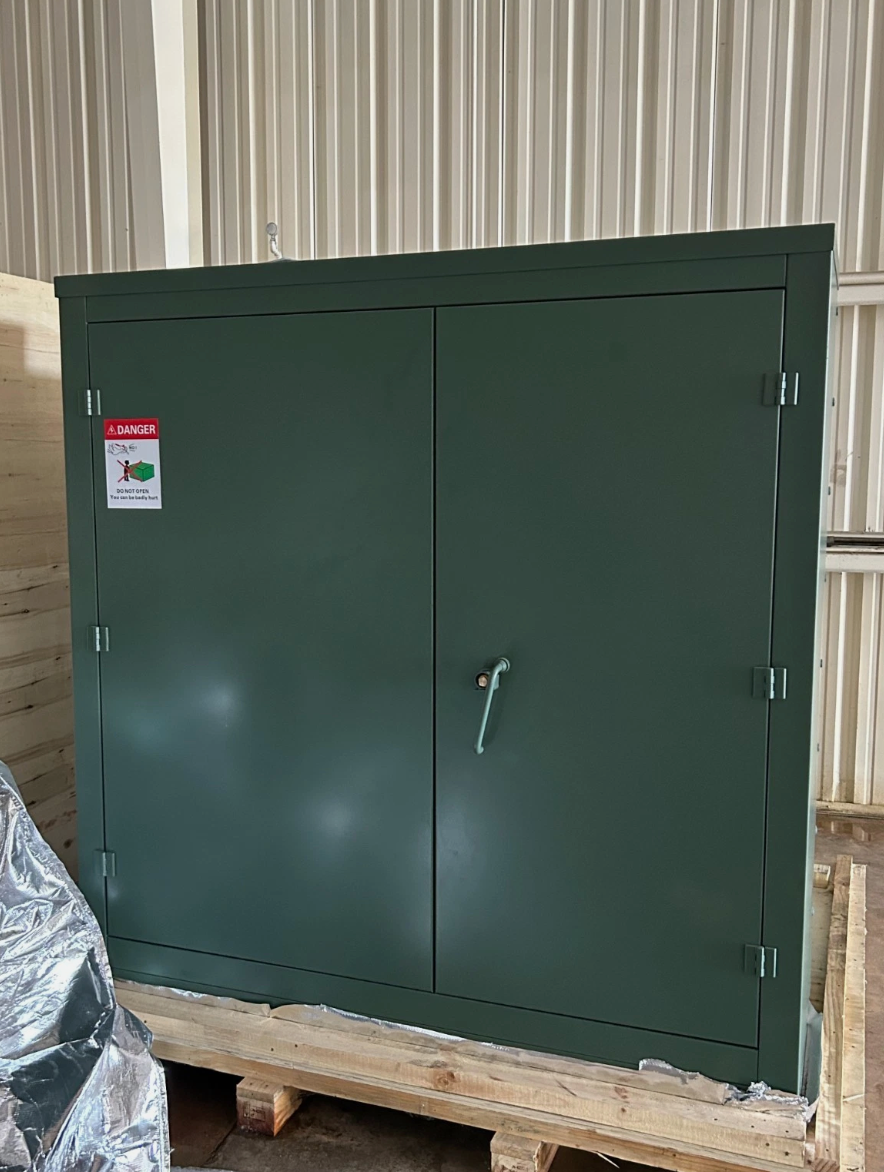

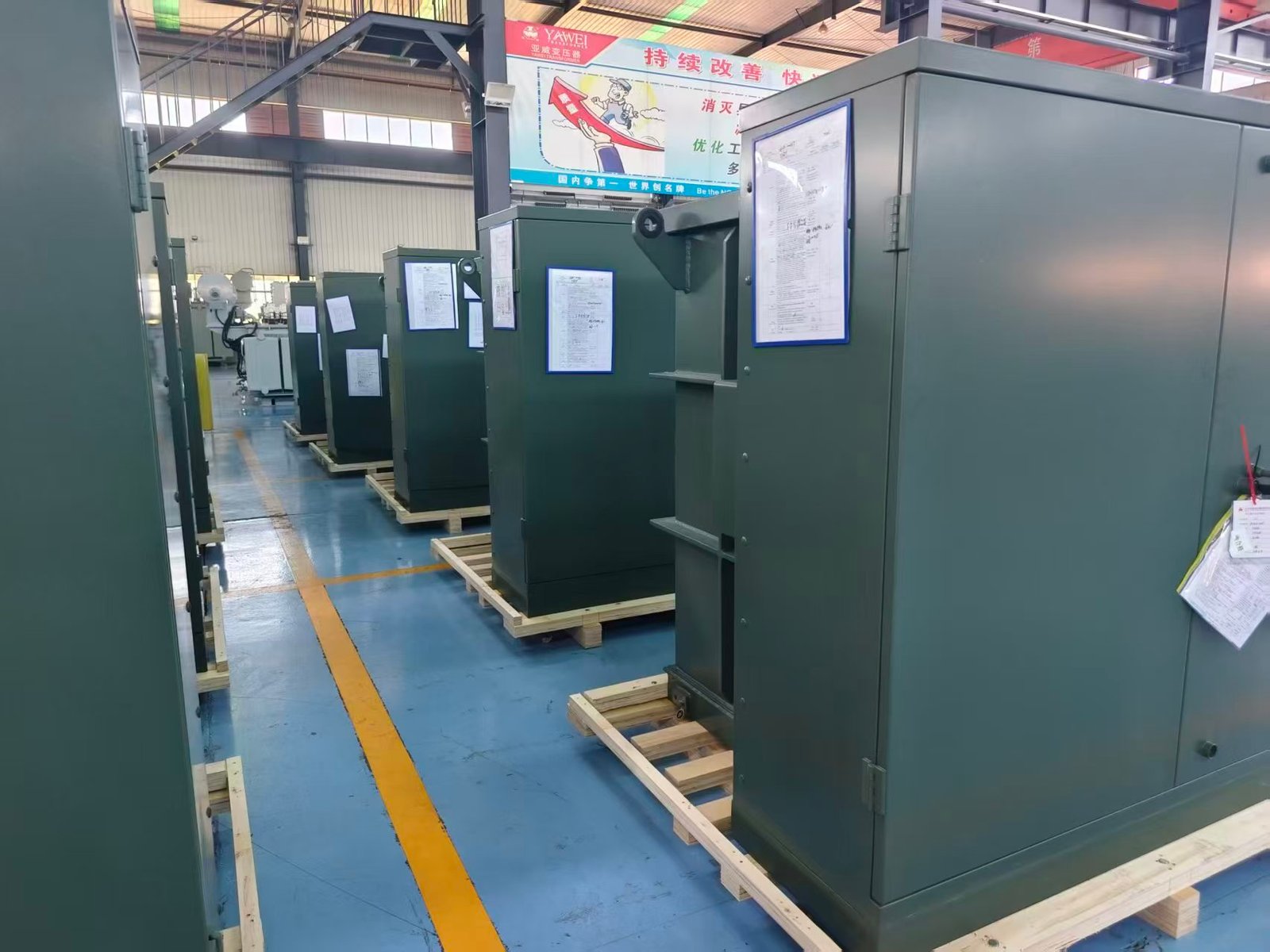

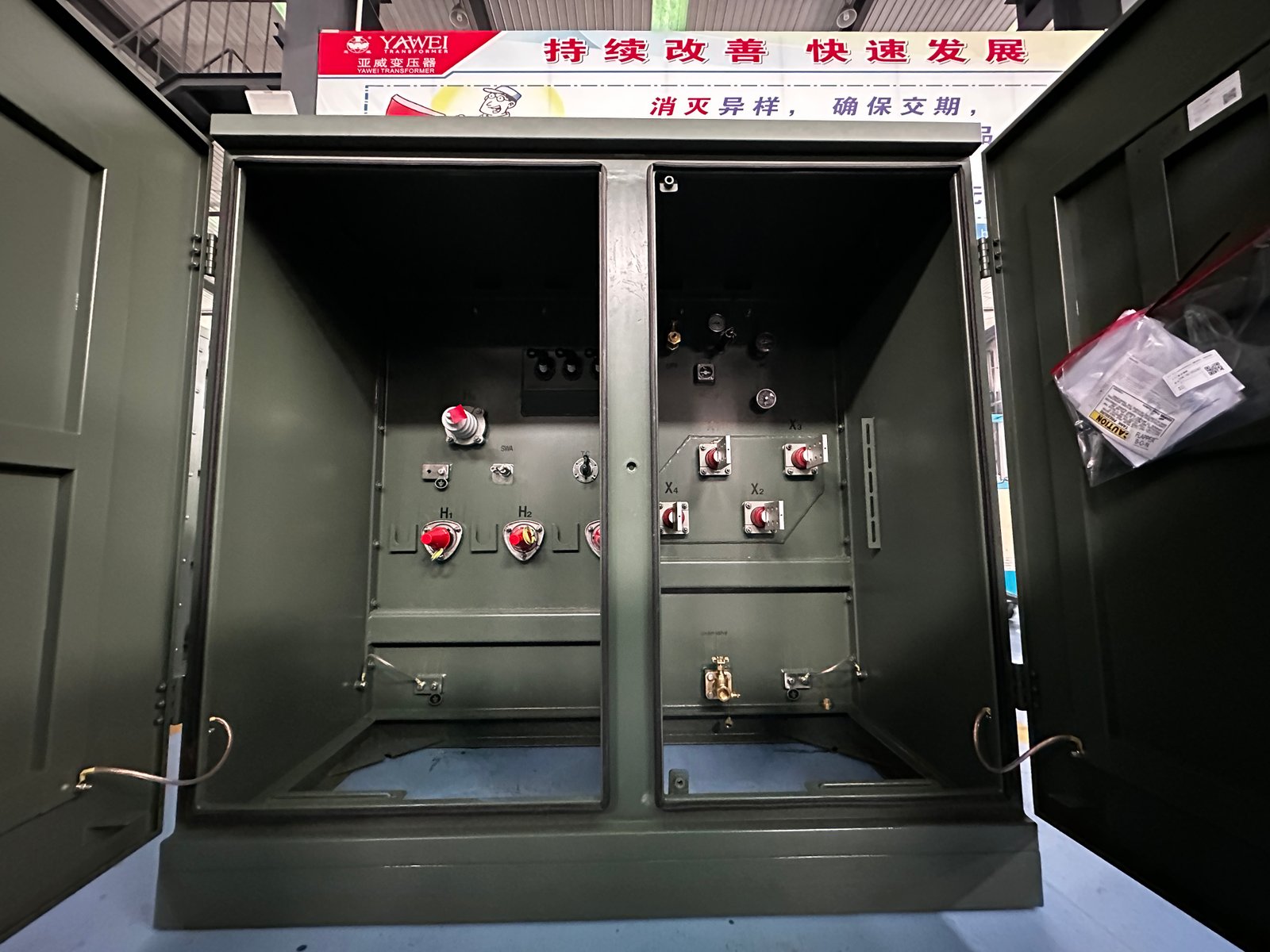

Imágenes técnicas en el mismo orden que la página inglesa
Las imágenes se conservan desde la página inglesa de referencia y se colocan como apoyo visual del mismo tema técnico.
5. Pruebas de tipo
Las pruebas de tipo no siempre se repiten en cada unidad. Pueden confirmar comportamiento térmico, impulso, ruido, cortocircuito u otros aspectos de diseño según norma y contrato.
6. Pruebas especiales
Si el proyecto requiere inspección de cliente, testigos, pruebas adicionales o formato de reporte específico, Elena debía confirmarlo antes de la producción y no después.
7. Capacidad nominal, tensión primaria y secundaria
Elena comparó la placa y los reportes con la capacidad, tensión primaria, tensión secundaria, taps y frecuencia solicitadas en la orden.
8. Frecuencia, fase y grupo de conexión
Una diferencia de frecuencia, fase o grupo vectorial puede causar incompatibilidad grave en sitio. Por eso debe revisarse contra el SLD y la RFQ.
9. BIL, impedancia y tap changer
BIL, impedancia y cambiador de derivaciones afectan aislamiento, corriente de falla, caída de tensión y ajuste de operación. Elena los revisó antes del embarque.
10. Pérdidas, calentamiento y temperatura
Las pérdidas en vacío, pérdidas con carga y temperatura afectan eficiencia, operación y cumplimiento de especificación.
11. Los accesorios no son detalles menores
Indicadores de nivel, termómetro, válvulas, presión, drenaje, boquillas, fusibles, pararrayos y terminales deben coincidir con la RFQ.
Tabla traducida de apoyo técnico
| Documento | Propósito | Riesgo si falta |
|---|---|---|
| Reporte de pruebas | Verifica resultados eléctricos | No hay evidencia técnica |
| Placa de datos | Confirma identidad y parámetros | Diferencia entre orden y unidad |
| Plano dimensional | Confirma tamaño y terminales | Problemas de instalación |
| Fotos de inspección | Confirman accesorios y condición | Riesgo de discrepancias antes del embarque |
