Dimensiones de transformador pad-mounted y planificación de base de concreto: cómo Laura evitó retrabajo antes de la instalación
Laura no trató las dimensiones como un detalle menor. Sabía que un transformador correcto eléctricamente podía causar retrabajo si la base, la entrada de cables o el acceso no estaban coordinados.
1. Introducción: Laura protegía el sitio, no solo compraba un transformador
Laura revisó la base, los ductos, el espacio de mantenimiento y el acceso de entrega antes de aprobar la orden del transformador.
2. Por qué Laura no trató el tamaño como un detalle menor
El tamaño, el peso, la apertura de puertas, la ruta de cables y la ubicación del transformador pueden afectar obra civil, seguridad y cronograma.
3. Por qué las dimensiones importan antes de ordenar
Las dimensiones generales deben confirmarse antes de fabricar: largo, ancho, alto, peso, puntos de izaje, compartimientos y terminales.

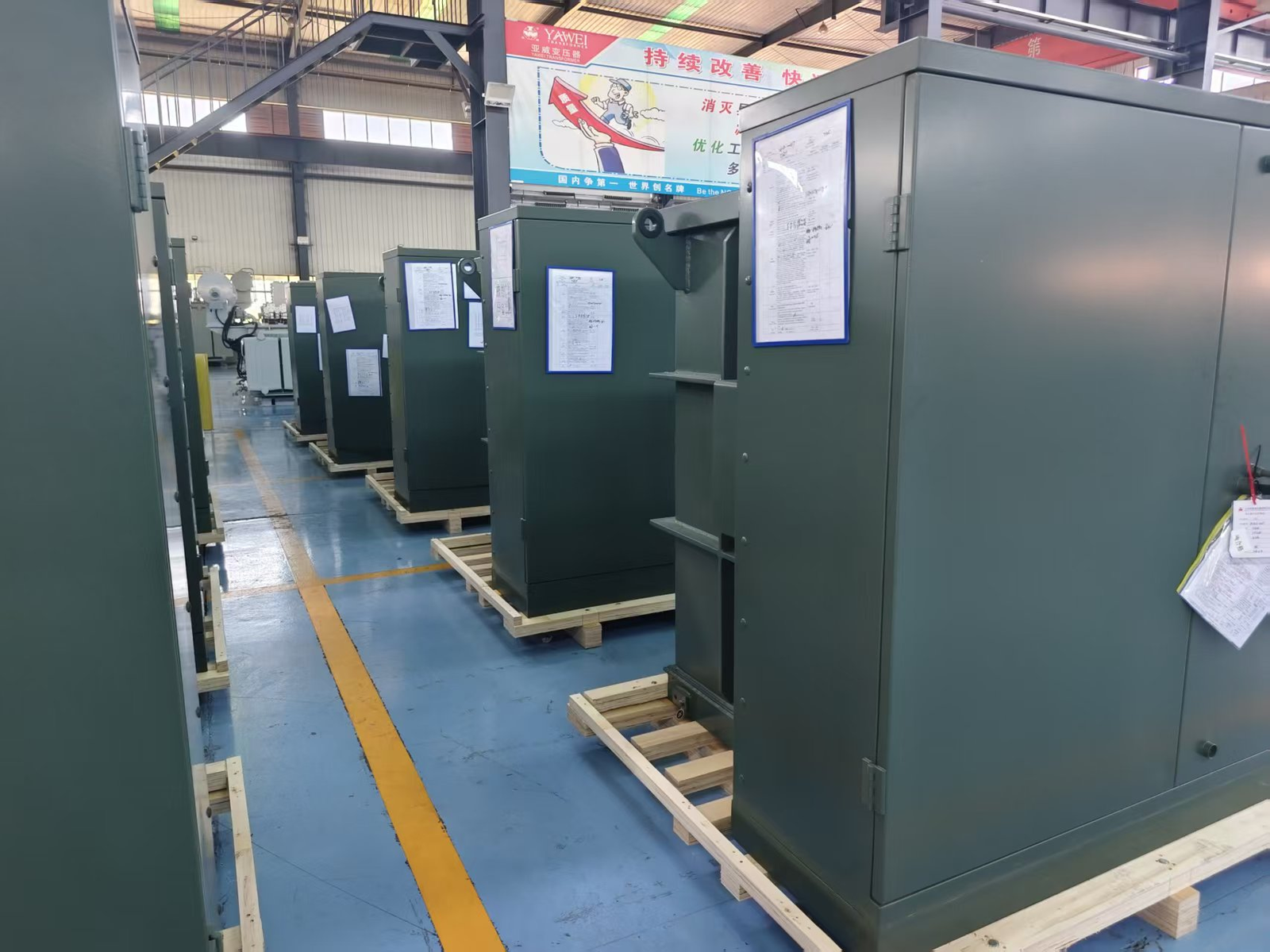

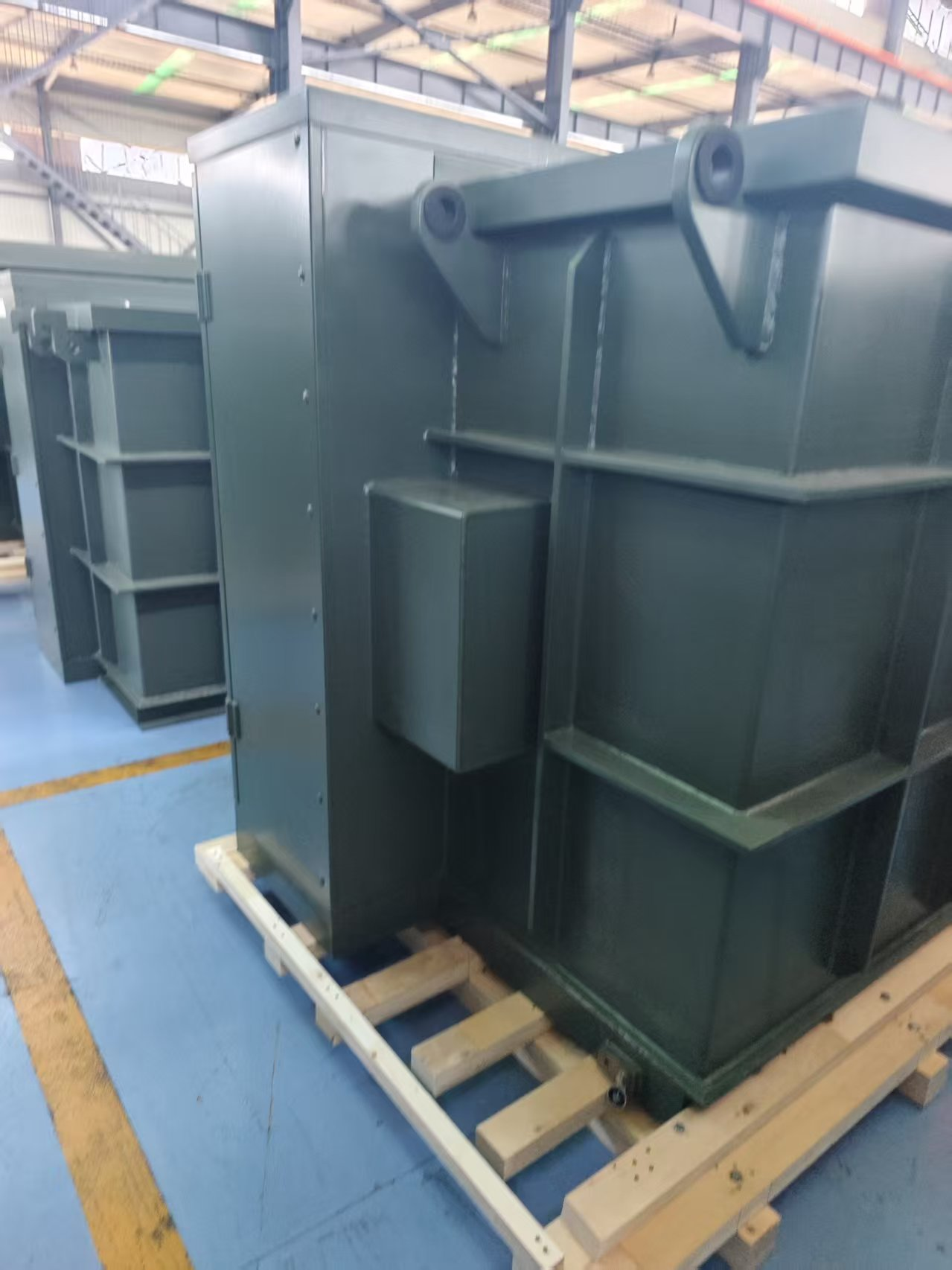

Imágenes técnicas en el mismo orden que la página inglesa
Las imágenes se conservan desde la página inglesa de referencia y se colocan como apoyo visual del mismo tema técnico.
4. Planificación de la base de concreto
La base debe coincidir con peso, huella, entrada de cables, drenaje, nivelación, acceso y requisitos de ingeniería local.
6. Dirección de entrada de cables
La entrada de cables puede causar retrabajo si el duct bank, la zanja o los compartimientos HV/LV no coinciden con el plano del transformador.
7. Clearance, acceso de mantenimiento y acceso de utility
Debe dejarse espacio para apertura de puertas, operación, inspección, mantenimiento, reemplazo de accesorios y acceso de la utility.
8. Acceso de entrega
El equipo debe poder llegar físicamente a la base. Camión, grúa, montacargas, giro, altura libre y peso deben revisarse.
9. Material de devanado y planificación de tamaño
Cobre, aluminio, pérdidas, diseño térmico y requisitos de eficiencia pueden influir en tamaño, peso y costo.
10. Historia de Laura
La consulta comenzó como una solicitud de kVA, pero Laura la convirtió en una RFQ lista para obra, con dimensiones, base, cables y acceso.
12. Qué deben enviar los compradores
Los compradores deben enviar layout del sitio, plano de base, ruta de cables, país, kVA, tensiones, fotos del sitio y restricciones de acceso.
13. Checklist de RFQ relacionado con sitio
La revisión de sitio debe formar parte de la RFQ, no quedarse para después de la fabricación.
Tabla traducida de apoyo técnico
| Dato de sitio | Qué confirmar | Riesgo |
|---|---|---|
| Base de concreto | Dimensiones, peso, ductos | Retrabajo civil |
| Entrada de cables | Dirección y compartimientos | Cables incompatibles |
| Clearance | Puertas y mantenimiento | Acceso inseguro |
| Entrega | Ruta y maniobra | Equipo no llega al sitio |
